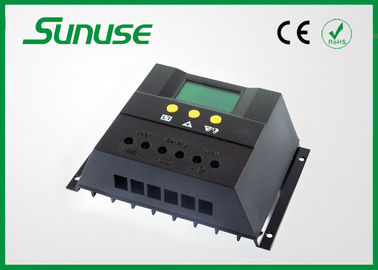

En iyi 60 amper PWM güneş enerjisi şarj regülatörü devre şeması 12v / 24v / 48v satılık
Hızlı Detay:
60A PWM güneş paneli şarj kontrol devresi
1, Üç çalışma modu
2, PWM şarj modu
3, çoklu koruma fuction
4, LCD ekran (şarj ve deşarj ilerleme göstergesi ve arıza göstergesi)
5, Sıcaklık kompanzasyonu
6. Sistemin ayarlanabilir kontrol parametresi
Özellikler:
| Model | PWM6048 |
| Anma akımı | 60A |
| Anma gerilimi | 48V |
| Güneş panelinin maksimum gerilimi | ≤ 100V |
| Şamandıra gerilimi | 54.8V |
| Alçak Gerilim Bağlantısı Kesilmesi | 42.8V |
| Alçak Gerilim Bağlantısı | 50.4V |
| Yük kaybı yok | < 30mA |
| Döngü gerilim düşümü | ≤ 200mV |
| Şarj modu | PWM Modu |
| Sıcaklık kompanzasyonu | -4mV / Hücre / ℃ |
| Tesisat kablo alanı | > 3 # AWG ( < 25mm2 ) |
| Çalışma sıcaklığı | -20 ℃ ~ 50 ℃ |
| Depolama sıcaklığı | -30 ℃ ~ 70 ℃ |
| Nem İhtiyacı | ≤ % 90 , yoğunlaşma yok |
| Boyut | 130mm × 188mm × 65mm |
| Montaj deliği aralığı | 98 mm x 178 mm --Φ5 |
| Ağırlık | 590g |
| Notlar | Model soneki " Z " otomatik olarak sistem voltaj seviyesini belirtir, " T " uzaktan denetime sahip denetleyiciyi temsil eder. |
PWM Teknolojisi:
Solar Charger Controller, gelişmiş MOSFET tabanlı PWM Teknolojisine sahip bir sistemdir. "Şarj denetleyicisi" terimi, bağımsız bir aygıta veya bir akü grubuna entegre edilmiş bir kontrol devresine, aküyle çalışan güneş enerjisi cihazına veya bir akü şarj cihazına işaret eder.
Kontrolör, şebeke dışı güneş sistemleri içindir. Bu, pili güneş modülünü kullanarak şarjın aşırı yüklenmesini ve yükler tarafından boşaltılmasını önler. Şarj işlemi, uzun pil ömrü ve gelişmiş sistem performansı için optimize edilmiştir.
Kapsamlı öz teşhis ve elektronik koruma fonksiyonları kurulum hatalarından veya sistem hatalarından kaynaklanan hasarları önler.
Temel Özellikler:
- Kırsal / kentsel güneş şarj sistemi için enerji açısından verimli bir kontrol cihazı
- Tekli Ünitelerde Düşük Güç Yük Kontrol Cihazı ve PWM Güneş Şarj Cihazı
- Kentsel ve kırsal gereksinimler için mükemmel bir çözüm
- Pilin daha uzun süre sağlıklı kalmasını sağlar
- Güneş Enerjisinin Optimum Kullanımı
- Zamanlayıcı ile İsteğe Bağlı Şafak Vakti / Akşam Saati Çalışması
- Sıcaklık Tazminatı Karşılığı
- Düşük PV'den Aküye Bırakma
- Kolay kurulum
- Basit Kullanım
Parametreleri Görüntüleyebilir ve Ayarlayabilirsiniz:
1. Akü Voltajı
2. Yük açma / kapama kontrolü
3. Çevre Sıcaklığı
4. Güneş Pili şarj akımı
5. Boşaltma akımı yükleyin
6. Güneş paneli tarafından biriken şarj gücü (Ah) ve sıfıra geri
7. Yük tarafından boşalma gücü (Ah) ve sıfıra geri döner
8. Alçak Gerilim Bağlantısı Koruması
9. Alçak Gerilim Bağlantısı
10. Yüksek Gerilim Bağlantısı Kesilmesi
Üç Yük Çalışma Modu:
24H - Normal Mod , yükün herhangi bir arıza durumunda her zaman güç vardır.
1H ~ 23H - Zaman Kontrol Modlu Işık Kontrolü , Karanlık sonrasında güç yükleyin ve zamanlayıcı ayarına göre yükü kapatın.
0H - Işık Kontrol Modu , Karanlık sonrası yük, çekildikten sonra yükü kapatın.
