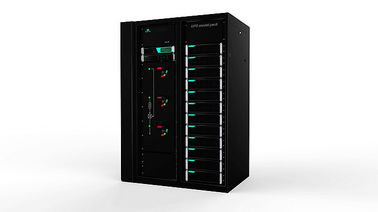

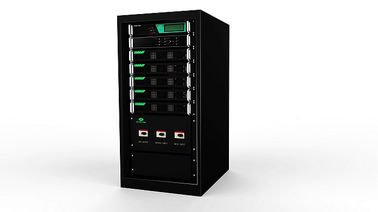

HR serisi Modüler UPS 10-640KVA

Giriş:

HR serisi Çok sistemli, enerji tasarrufu sağlayan yeşil modüler KGK, günümüzün en gelişmiş teknolojik uygulamasında, en ileri teknoloji, yenilikçi mükemmellik kavramı ve küresel güç geliştirme konularında teknolojik ilerlemeyi teşvik etmek için tasarlanmıştır. UPS güç ve iç piyasada yüksek kaliteli ürünler, modüler UPS serisi ürünler doğum, yüksek hacimli uygulamalar yanı sıra tüm dünyada vardır.

Özellikler :

Kullanışlı operasyon

Endüstrinin en gelişmiş teknolojisini kullanarak: İstiflenebilir modüler, çalışırken değiştirilebilir, çoklu sistem, Distributed Logic paralel, dokunmatik ekranlı işlem.

Her bir katman rafı ve modülü bağımsız olarak kurulur; ürünün genişletilmesi ve yükseltilmesi için en etkili çözüm; aynı zamanda ürünün üretilebilirliği ve bakımı için en iyi maliyet öncesi performansı elde etmek için en kolay, en hızlı, en güvenilir ve en güvenli uygulama modu sağlar;

• * DSP Kontrol ve Modüler tasarım
• * Paralel ve Yedekli
• * Çift dönüştürme teknolojisi
• * Gelişmiş PFC teknolojisi
• * Gerçek Sinüs Çıkışı
• * Akıllı pil yönetimi
• * 3/3, 3/1, 1/1, 1/3 sistem şeklinde yapılandırılabilir
• * Çalışırken değiştirilebilir
• * Güç tasarrufu için yüksek verimlilik
• * Daha az dönüştürme
• Tüm PCB levhalar için onaylı kaplama

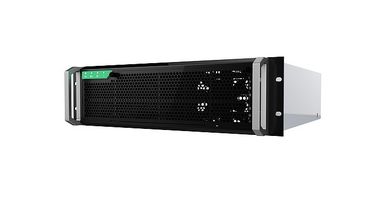

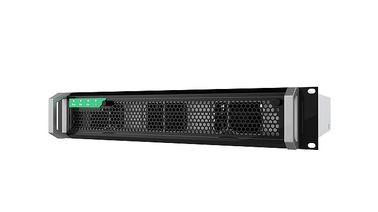

• UPS MODÜL TEKNİK ÖZELLİKLERİ

  Model	HR10	HR25	HR40
  Kapasite	10 kVA	25 kVA	40 kVA
  Giriş / Çıkış modu	3/3, 3 faz + N + E
  PF girişi	≥0.99
  THYD (%)	≤% 3
  Aşırı yükleme kabiliyeti	% 125, 10 dakikalık
  Şarj etme gücü	2.5KW	6KW	10KW
  Boyut (Y × G × D) mm	89 × 482 × 465	133 × 482 × 465	176 × 482 × 700
  Ağırlık (kg)	16	20	35




  UPS SİSTEMİ TEKNİK ÖZELLİKLERİ

  Sistem modeli

  HRS-50/10

  HRS-100/10

  HRS-200/25

  HRS-300/25

  HRS-400/40

  HRS-640/40

  Maksimum güç

  50 kVA

  100 kVA

  200 kVA

  300 kVA

  400 kVA

  640 kVA

  UPS modülü modeli

  HR10

  HR25

  HR40

  Şebeke Girişi

  Giriş modu

  3 faz + N + E, 1 faz + N + E

  Giriş gerilimi

  380V / 220V ±% 20, 400V / 230V ±% 20, 415V / 240V ±% 20,

  Giriş frekansı

  50Hz ±% 10, 60Hz ±% 10

  Güç uyanışı (Saniye)

  60sn

  THYD (%)

  <% 3

  PF girişi

  ≥0.99

  Bypass Girişi

  Giriş gerilimi

  380V / 220V ±% 20, 400V / 230V ±% 20, 415V / 240V ±% 20,

  Giriş frekansı

  50 Hz, 60 Hz

  Frekans Senkronizasyonu Aralığı

  50 Hz ±% 4, 60 Hz ±% 4,

  DC Girişi

  Nominal Giriş voltajı

  ± 384VDC

  Giriş voltaj toleransı

  ± 345V ~ ± 440V DC

  Pil doldurma

  Şarj akımı sınırlı

  Evet

  Şarj etme yeteneği

  10 saat (2 saat yedek)

  Şarj voltajının kararlılığı

  ± 1%

  AC çıkışı

  UPS güç faktörü

  0.8

  Çıkış voltajı

  380V / 220V AC, 400V / 230V AC, 415V / 240V AC

  Çıkış frekansı

  ±% 4; ±% 0,2 (pil kaynağı)

  Çıkış voltaj kararlılığı

  ±% 1

  Çıkış voltajı geri kazanım süresi

  <20ms (yük% 0 ila% 100 değişim)

  Aşırı yükleme kabiliyeti

  % 125 yük ile 10 dakika çalıştır

  Şebekeden akü beslemesine aktarma

  0ms

  Bypasstan inverter kaynağıya aktarma

  1ms

  Tepe faktörü

  3: 1

  Dalga biçimi bozulması

  ≤% 1 (doğrusal yük), ≤% 3 (doğrusal olmayan yük)

  Genel verimlilik

  ≥% 95 (AC ~ AC), ≥% 98 (DC ~ AC)

  Yük paylaşımı hassaslığı

  ≤% 5

  Çalışma ortamı

  Ortam sıcaklığı

  -25 ℃ ~ 60 ℃

  Çalışma sıcaklığı

  -5 ℃ ~ 40 ℃

  Maksimum işletme yüksekliği

  ≤1500m

  Bağıl nem

  ≤% 95 cadency olmayan

  Koruma derecesi

  IP30

  Soğutma

  Hava soğutma

  Uygulanabilir güvenlik standartları

  EN62040-1-1: 2003 IEC60950-1: 2001

  Elektromanyetik uyumluluk

  EN62040-2: 2006

  Akustik gürültü

  ≤55DB

  Diğerleri

  Kabine

  Standart 19 inç dolap

  Monitör yönetim sistemi

  UPS denetleyicisi

  Arayüz

  RS232, RS485 / 422 ve 8 iletişim, TCP / IP, SNMP deneyin

  Görüntüle

  Dokunmatik LCD / LED Ekran

  Ağırlık (kg)

  150

  200

  240

  470

  500

  700 tane
