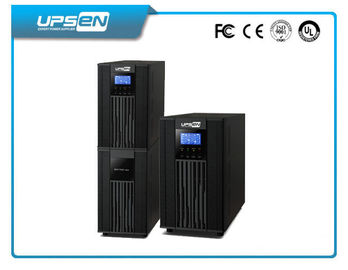

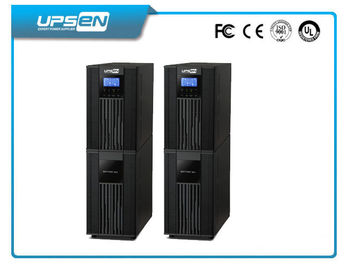

Saf Sinüs Dalgası 6 Kva / 10 Kva / 15Kva / 20Kva Ticari UPS Sistemleri Çift Dönüşüm
Hızlı Okuma
1: EMI / RFI gürültü filtresine sahip UPS.
2: Akıllı iletişim portları RJ11, RS45, RS232 (SNMP, USB Optional).
3: 1 fazlı 220Vac / 230Vac 240Vac veya 110Vac / 120Vac giriş ve çıkışlı UPS
4:% 93'e kadar yüksek verimli UPS ve giriş güç faktörü düzeltmesi 0.99
Temel Özellikler
• UPS hattı üzerinden doğru çift çevrim
• DSP teknolojisi, yüksek performansı garanti eder
• Çıkış güç faktörü 0.8
• Bakım bypassı mevcuttur
• Standart yedek UPS ve uzun yedek UPS tek bir entegre ünitede
• 16'dan 20'ye kadar ayarlanabilen pil sayısı
• LCD veya yazılım aracılığıyla ayarlanabilir şarj akımı (0.5A ~ 6A)
• Geniş giriş voltaj aralığı (110-300 VAC)
• Aktif giriş güç faktörü düzeltmesi 0.99
• 50Hz / 60Hz frekans dönüştürücü modu
• Optimize edilmiş pil performansı için 3 kademeli uzatılabilir şarj tasarımı
• SNMP / USB / RS-232 iletişim
UPS Uygulaması
Ev, Ofis, Sunucular, Veri merkezi, kritik ağ cihazları, Hassas elektronik cihazlar, Telekom, Banka sistemi, ATM, Bilgisayar, demiryolu, Zayıf elektrik sistemi entegrasyonu, güvenlik sistemi, CCTV, Ordu, Programlanabilir Mantık Denetleyici (PLC), Direct Digital Kontrolör, Bina Otomasyon Sistemi (BAS) vb.
Teknik özellik
| Teknik özellik | | |
| YEŞİL YILDIZ 6K / 10K ONLINE KGK SPESİFİKASYONU |
| MODEL | G6K (L) | G10K (L) |
| FAZ | 1 faz in / 1 faz çıkışı |
| KAPASİTE | 6000 VA / 4800 W | 10000 VA / 8000 W |
| GİRİŞ |
| Nominal Gerilim | 208/220/230 / 240VAC |
| Voltaj aralığı | Düşük Hat Kaybı | % 110 yükte 110 VAC ± 3%
% 17 yükte 176 VAC ± 3% |
| Düşük Hat Comeback | % 50 yükte 120 VAC ± 3%
% 100 yükte 186 VAC ± 3% |
| Yüksek Hat Kaybı | 300 VAC ± 3% |
| High Line Comeback | 290 VAC ± 3% |
| Frekans aralığı | | 46 Hz ~ 54 Hz veya 56 Hz ~ 64 Hz |
| Güç faktörü | ≥ 0.99 @% 100 yük |
| ÇIKTI |
| Nominal Gerilim | 208/220/230 / 240VAC |
| AC Voltaj Regülasyonu | ±% 1 |
| Frekans Aralığı (Senkronize Edilmiş Aralık) | 46 Hz ~ 54 Hz veya 56 Hz ~ 64 Hz |
| Frekans Aralığı (Batt Modu) | 50 Hz ± 0.1 Hz veya 60 Hz ± 0.1 Hz |
| Mevcut Crest Oranı | 3: 1 (maks.) |
| Harmonik bozulma | ≤% 3 THD (Doğrusal Yük)
≤% 6 THD (Doğrusal Olmayan Yük) |
| Transfer Saati | İnvertöre atlama (Hat modu) | Sıfır |
| İnvertör'den Bypass'a (Hat modu) | Sıfır |
| Dalga Şekli (Batt Modu) | Saf Sinewave |
| VERİMLİLİK |
| Hat Modu | % 89 | % 90 |
| Pil Modu | % 88 | % 89 |
| PİL |
| Standart Model | Pil Türü | 12 V / 7 AH | 12 V / 9 AH |
| Sayılar | 16 | 16 |
| Tipik Şarj Süresi | 9 saat% 90 kapasiteye ulaşır |
| Şarj Akımı | Varsayılan: 1.0 A ±% 10, Maks.: 2.0A ±% 10 | Varsayılan: 1.0 A ±% 10, Maks.: 2.0A ±% 10 |
| Şamandıra Şarj Gerilimi | 218.4 VDC ±% 1 |
| Uzun Süreli Model | Pil Türü | Uygulamalara bağlı olarak |
| Sayılar | 16-20 ** (ayarlanabilir) |
| Şarj Akımı | Varsayılan: 4.0 A ±% 10, Maks. 6.0A ±% 10 | Varsayılan: 4.0 A ±% 10, Maks. 6.0A ±% 10 |
| Şamandıra Şarj Gerilimi | 273 VDC ±% 1 (20 adet pil esas alınarak) |
| GÖSTERGELER |
| LCD Panel | UPS durumu, Yük seviyesi, Pil seviyesi, Giriş / Çıkış voltajı, Boşaltma zamanlayıcısı ve Arıza koşulları |
| ALARM |
| Pil Modu | Her 4 saniyede bir sondaj geliyor |
| Aşırı yükleme | Her saniyede iki kez ses çıkıyor |
| Hata | Sürekli sondaj |
| FİZİKSEL |
| Standart Model | Boyut, DXWXH (mm) | 369 x 190 x 688 | 442 x 190 x 688 |
| Net Ağırlık (kgs) | 60 | 75 |
| Uzun Süreli Model | Boyut, DXWXH (mm) | 369 x 190 x 318 | 442 x 190 x 318 |
| Net Ağırlık (kgs) | 21 | 23 |
| ÇEVRE |
| Çalışma Nemi | 0-95% RH @ 0- 40 ° C (yoğuşmasız) |
| Gürültü seviyesi | @ 1 Metreden 55dBA'dan düşük | @ 1 Metreden 58dBA'dan daha az |
| YÖNETİM |
| Akıllı RS-232 / USB | Windows® 2000/2003 / XP / Vista / 2008, Windows® 7/8, Linux, Unix ve MAC'i destekler |
| İsteğe Bağlı SNMP | SNMP yöneticisi ve web tarayıcısından güç yönetimi |
| | | |
| * CVCF modunda kapasitenin% 60'ına, çıkış voltajı 208VAC'ye ayarlandığında% 90'a düşürür. |
| * KGK yüksekliği 1000 m'nin üzerinde bir yere kurulmuş veya kullanılmışsa, çıkış gücü düşürülmelidir |
| 100 metre için bir yüzde. | | |
| * Ürün özellikleri önceden haber verilmeden değiştirilebilir. | |
* Uzun süreli model sadece 200/208/220/230 / 240VAC sistemlerinde mevcuttur.
