Hızlı Detay:
| Anavatan | Çin (Anakara) | Marka adı | ZOCEN |
| Model | ZCBIPV-180 | Malzemeler | 125 * 125mm Mono güneş pilleri |
| Boyut | 1000X1700mm | Hücre Sayısı | 72 adet (6 * 12) |
| Max. Güç | 265W | Olumlu tolerans | +% 3 |
BIPV nedir?
Bina-Entegre Fotovoltaik (BIPV), daha sonraki bir tarihte eklenmek yerine bina içine yerleştirilmiş fotovoltaik sistemlerdir. İdeal olarak, BIPV, erken planlama aşamalarında bir binanın tasarımına dahil edilmiştir. Mimar estetik açıdan hoş ve etkili olacak bir tasarım oluşturmak için fotovoltaik mühendisler ve diğer uzmanlarla birlikte çalışır.

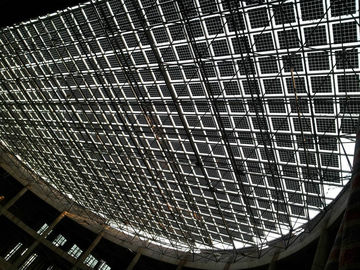

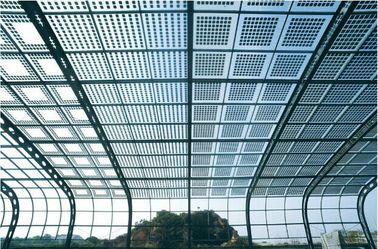

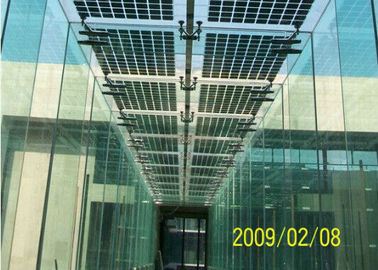

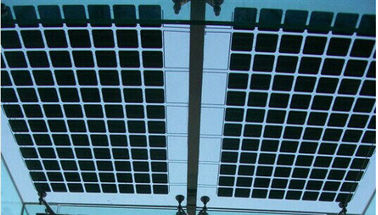

BIPV Uygulamaları
> Çatı, Skylight, Cephe, Güneş Tırnağı, Korkuluk, Zemin
> Nokta Sabit Sistem, Görünür Çerçeve, Yarı Görünür Çerçeve, Görünmez Çerçeve
> Konut, Ticari, Kamu Binaları
> Yeni ve Mevcut İnşaat
> Izgaralı Yardımcı Programlar ve Ticari Sistemler
Şeffaf Güneş Paneli Özellikleri
> Cam-cam modülü direkt olarak fıskiye, kaplama, çatıyı iyileştiren malzemelerin görsel olarak çekici olarak kullanılır
> Sandviçli yüksek verimli hücreler sağlam performans verir
> En kaliteli EVA ara katmanı, ürün garantisi ve güvenliği garanti eder

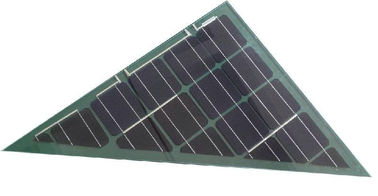

> Çerçevesiz, özel tasarlanmış özellik, değişken ışık iletimi ve çok renkli seçenek mimari tasarımı özgürce etkinleştirir
Açıklama:

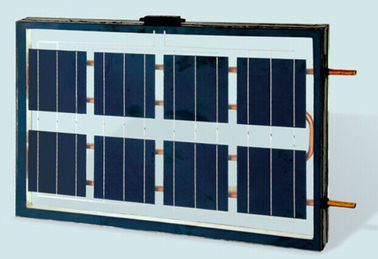

> Ürünün adı: Şeffaf PV çift cam güneş paneli / modülü
> Güneş pili: Mono-kristal, yansıma oranını düşürmek ve transmitansı arttırmak için kullanılan, yansıma önleyici kaplama.
> Temperli Cam: Düşük Demir ve Yansıtıcı olmayan kaplama camı, güneş modülünün güç çıkışını ve mekanik mukavemetini artırır. Mekanik yük ≥2400Pa, geçirgenlik ≥91.6%
> EVA: Yaşlanma önleyici, İletkenlik ≥% 91, Yapışkan Kapasite>% 85
> Arka Levha: yüksek çerçeveye dayanıklı ve çift taraflı florin TPT, tahrip ve su önlemek için, ≥87%, ≥ 40N / cm soyulma mukavemeti.
> Bağlantı Kutusu: IP67 dereceli, 3 bypass Diyot + 90cm 4mm2 Güneş Kablosu
> Yaşam süresi: 25 yıl
> 1kW / m 2, AM 1, 5 de güç özellikleri
> Çıkış kablosu: çoklu kontak konnektörleri
> Direnç: 277 çelik bilye 1m yükseklikten ve 60m / s rüzgartan düşüyor
> Garanti: 10 yıllık işçilik; İlk 12 yılda gücü 90% garantileyin; 25 yılda gücü% 80 garantileyin .
> Sertifikasyon: CE, TÜV, IEC, MCS, CQC, CEC, CHUBB, BV, ISO
Özellikler:
> Güneş modülünün kapsüllenmesi konusunda 7 yılı aşkın tecrübesi
> Tamamen almanya otomatik kaynak makinesi ve yatırma
> Ürünlerimizin kalitesini garanti eden CHUBB sigorta şirketi
> Laminasyon öncesi ve sonrası% 100 EL TEST
> Yıllık kapasite: Tam otomatik Üretim Hattı olan 200mw / yıl, tek hücreli lehimleme ile çerçeveleme, ekipmanlarla gerçekleştirilmektedir. Toplam kapasitemizin 2015'e kadar 500mw / yıl'a ulaşması planlanmaktadır.
> 31MW güneş modülü, büyük ızgara bağlantılı projelerde kullanılmıştır.
> Farklı şehirlerde 45 patent ve 3 modül üretim üssü var.
> Dolayısıyla, panelimizin her bir parçasının mükemmel bir görünüşü, pozitif güç performansı ve kaliteli ve gizli bir sorun yaşamamamızı garanti ederiz.
elektriksel özellikler
| Maksimum Güç (Pmax) | 180W |
| Güç Toleransı | ±% 3 |
| Açık Devre Voltajı (Voc) | 44.70 |
| Kısa Devre Akımı (Isc) | 5.23 |
| Maksimum Güç Gerilimi (Vmp) | 36.50 |
| Maksimum Güç Gerilimi (İmp) | 4,93 |
| Şeffaflık | % 40 |
| Cam kalınlığı | 4mm + PVB + hücre + PVB + 4mm |
| Modül Verimliliği | % 18.76 |
| Max. Sistem Gerilimi | 1000VDC |
| Hücre Boyutu ve Serisi | Mono-kristal 156 * 156mm (6 inç) 60 adet (6 x 10) |
| Bypass Diyotları | 3 adet 12A |
| Pmax sıcaklık katsayıları | -0.44% / ℃ |
| VOC Sıcaklık Katsayıları | -0.33% / ℃ |
| Iscın Sıcaklık Katsayıları | % 0.055 / ℃ |
| NOTC-Nominal Çalışma Hücresi Sıcaklığı | 45 ℃ (± 2 ℃) |
| STC Durumu | Işınım seviyesi 1.000 W / P㎡, Spektrum AM1.5 ve Hücre Sıcaklığı 25 ℃ |
Mekanik Özellikler
| Boyut (mm) | 1000 * 1700 * 10mm |
| Çerçeve | Siyah Eloksallı Alüminyum Alaşımlı |
| İnşaat | Ön: Yüksek aktarım oranı 3.2mm Havalı cam Arka: Siyah polyester; Encapsulant: EVA |
| Çıkış kabloları | 4.0m² 12AWG KABLOSU HAVA TAMPONU KONNEKTÖRÜ İLE. Kablo uzunlukları 900mm |
| Ağırlık | 45.00KGS |
