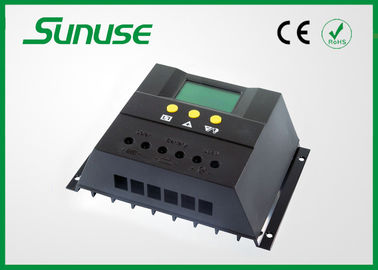

Akıllı solar şarj kontrol cihazı 12v 24v 50 amp güneş enerjisi sistemi için otomatik tanıma
Hızlı Detay:
50a pwm güneş paneli şarj denetleyicisi
1, Üç çalışma modu
2, PWM şarj modu
3, çoklu koruma fuction
4, LCD ekran (şarj ve deşarj ilerleme göstergesi ve arıza göstergesi)
5, Sıcaklık kompanzasyonu
6, Teknik veriler ayarlanabilir
Özellikler:
| Model | PWM5024Z |
| Anma akımı | 40A, 50A |
| Anma gerilimi | 12V / 24V |
| Güneş panelinin maksimum gerilimi | ≤50V |
| Şamandıra gerilimi | 13.7V / 27.4V |
| Alçak Gerilim Bağlantısı Kesilmesi | 10.7V / 21.4V |
| Alçak Gerilim Bağlantısı | 12.6V / 25.2V |
| Yük kaybı yok | <30mA |
| Döngü gerilim düşümü | ≤200mV |
| Şarj modu | PWM Modu |
| Sıcaklık kompanzasyonu | -4mV / Hücre / ℃ |
| Tesisat kablo alanı | > 3 # AWG (<25mm 2) |
| Çalışma sıcaklığı | -20 ℃ ~ 50 ℃ |
| Depolama sıcaklığı | -30 ℃ ~ 70 ℃ |
| Nem İhtiyacı | ≤% 90, yoğunlaşma yok |
| Boyut | 130mm × 188mm × 62mm |
| Montaj deliği aralığı | 98 mm x 178 mm --Φ5 |
| Ağırlık | 590g |
| Notlar | Model soneki "Z" otomatik olarak sistem voltaj seviyesini belirtir, "T" uzaktan denetime sahip denetleyiciyi temsil eder.
|
Solar şarj kontrolörü pilleri kullanan hemen hemen tüm güneş enerjisi sistemlerinin önemli bir bileşeni oluşturur. Şarj denetleyicisi, güneş panellerinden akülere akan akışı düzenlemek için kullanılır. Bu güneş kontrolörleri, aşırı şarja bağlı hasarları önler ve aşırı deşarj durumunda yükü kapatarak aküyü keser. Easy Photovoltech'in solar şarj kontrolörleri pil performansını artırmak ve ömrünü uzatmak için özel olarak tasarlanmıştır.
Özellikler:
- Mükemmel EMC tasarımı
- Nominal sistem voltajı otomatik tanıma
- Yüksek verimli Serisi PWM şarjı, pil ömrünü uzatır ve güneş sistem performansını artırır
- MOSFET'i herhangi bir mekanik anahtar olmadan bir elektronik anahtar olarak kullanın
- Yaygın olarak kullanılır, gündüz / gece otomatik olarak tanır
- Grafik nokta vuruşlu LCD ekran ve HMI (insan-makine arabirimi) 4 düğmeli, entegre menü ekranı ve çalışma
- Çalıştırma kolaylığı için, tarayıcı arayüzünün insancıl tasarımı
- Tam kontrol parametrelerinin ayarı ve modifikasyonu, çeşitlendirilmiş yük kontrol modu
- Jel, Sızdırmaz ve Dolgulu pil tipi seçenekler
- Sıcaklık kompanzasyonunu kabul etme, parametreleri otomatik olarak şarj etme ve boşaltma için düzeltme algoritması ve pil ömrünü iyileştirme
- Aşırı ısınma, aşırı şarj, aşırı deşarj, aşırı yük ve kısa devreye karşı elektronik koruma.
- Tersine koruma: güneş modülünün ve bataryanın herhangi bir kombinasyonu
Parametreleri Görüntüleyebilir ve Ayarlayabilirsiniz:
1. Akü Gerilimi
Açma / kapama kontrolü 2. yük
3. Ortam Sıcaklığı
4. Güneş Paneli Şarj akımı
5. Yük boşaltma akımı
6. sıfıra geri güneş paneli gücü (Ah) şarj ve Birikmiş
7. sıfıra geri Yük tarafından (Ah) güç boşaltılması ve Birikmiş
8. Alçak Gerilim Ayırma Koruma
9. Düşük Voltaj yeniden bağlanma
10. Yüksek Gerilim Ayırma
Üç Yük Çalışma Modu:
24H - Normal Mod, yükün hiçbir hata devlet halinde iktidara her zaman.
1H ~ 23H - Zaman Kontrol Modu, hava karardıktan sonra yük gücü ile Işık Kontrolü ve zamanlayıcı ayarına göre yük kapatın.
0H - Işık Kontrol Modu, hava karardıktan sonra üzerine yerleştirin çizilmiş sonra yük kapatın.
PWM Teknolojisi:
Solar Charger Controller, gelişmiş MOSFET tabanlı PWM Teknolojisine sahip bir sistemdir. "Şarj denetleyicisi" terimi, bağımsız bir aygıta veya bir akü grubuna entegre edilmiş bir kontrol devresine, aküyle çalışan güneş enerjisi cihazına veya bir akü şarj cihazına işaret eder.
Kontrolör, şebeke dışı güneş sistemleri içindir. Bu, pili güneş modülünü kullanarak şarjın aşırı yüklenmesini ve yükler tarafından boşaltılmasını önler. Şarj işlemi, uzun pil ömrü ve gelişmiş sistem performansı için optimize edilmiştir.
Kapsamlı öz teşhis ve elektronik koruma fonksiyonları kurulum hatalarından veya sistem hatalarından kaynaklanan hasarları önler.
