Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Product Name: | DC Brushless Fan 92mm / 12V 24V 48V DC Waterproof Axial Cooling Fan / DC Industrial Ventilation Fan 92*92*32mm | Voltage: | 12v/24v/48v |
|---|---|---|---|
| Frame: | Plastic | Impeller: | Plastic |
| Bearing type: | Ball Bearing/Sleeve bearing | Motor: | Impedance Protected and Reverse Polarity Protected |
| Speed: | 3350rpm | Max air Flow: | 44.00CFM |
| Waterproof: | IP55 IP58 IP66 | Weight: | 130g |
| Vurgulamak: | DC fırçasız fan 24v,Taşınabilir havalandırma fanları |
||

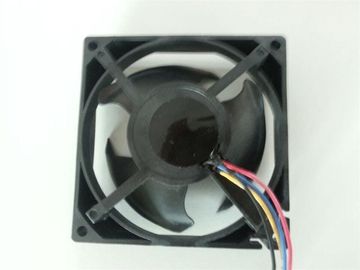

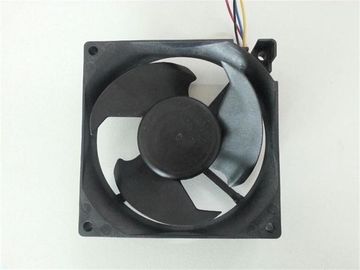

DC Fırçasız Fan 92mm / 12V 24V 48V DC Suya Dayanıklı Aksiyel Soğutma Fanı / DC Endüstriyel Havalandırma Fanı 92 * 92 * 32mm
Sugeçirmez ve Patlamaya dayanıklı DC aksiyel fanlar 92mm, düşük gürültü ve uzun ömür, yaygın bilgisayar bilgi teknolojisi, ağ iletişimi gibi endüstriyel üretim ekipmanları, tıbbi malzeme, ev aletleri, vb kullanılır.
Açıklama:
● Su geçirmez eksenel dc motor, Fırçasız DC Fan, Aksiyel DC Fan, DC Motor Fan, Ucuz Fan, Taşınabilir Fan, İşlemci Fanı, Bilgisayar kasası fanı, PWM Fan, FG soğutma fanı,
● Yüksek hız, Orta hız, Düşük hız
● Plastik Çerçeve veya Dökme Alüminyum Çerçeve ve Plastik pervane
● 3 bıçak
● 12V DC 24V DC veya 48V DC
● Bilyalı yatak veya Kovanlı yatak veya Hidrolik yatak
● Terminal veya Kurşun tel
● Suya dayanıklı patlamaya dayanıklı veya yüksek dayanıklılık sağlanabilir.
Önemli Not:
Nominal Akım: Nominal Akım, nominal voltajda 3'er dakika süreyle sürekli dönme sonrasında ölçülür.
Nominal Hız: Nominal hız, nominal voltajda 3 tur sürekli dönme sonrasında ölçülür
Start Voltajı: "ON" anahtarını aniden açarak fanı çalıştırmaya başlayabilen voltaj
Düşürme testi standardı: 10 cm ahşap plakanın yüzeyine dikey serbest düşme hareketi için 30 cm yükseklikte minimum bir paketleme kutusu bırakın. Test yaptıktan sonra, fanı hala çalışır durumda olan fana bağlayın.
Özellikler:
A: ELEKTRİKLİ
Aksi belirtilmediği sürece standart çalışma koşulları 25 ℃ ,% 65 bağıl nem ortam sıcaklığıdır.
Öğe | Şartname | Test Durumu | |
1 | Anma Gerilimi | 12V ±% 10 | DC güç kaynağı |

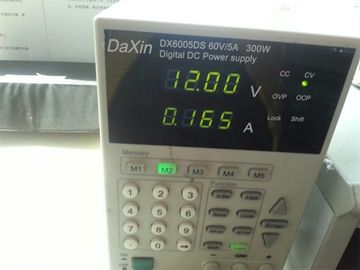

2 | Anma akımı | 0.18Amp (Tipik) ±% 10 | Anma Geriliminde DC güç kaynağı |
4 | Artan güç | 2,16 W | Anma Geriliminde. |
5 | Başlangıç Voltajı | 6V (Maks.) | DC güç kaynağı |

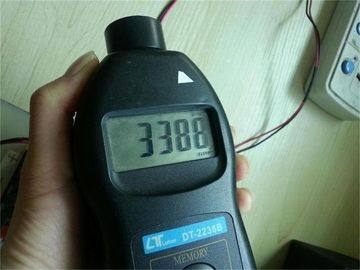

7 | Hız | 3350RPM ±% 10 | 5 dakikada ölçülür 25 ± 5 ℃ altında çalıştırıldıktan sonra, 65 ± 5% RH ortam |
8 | Akustik Gürültü | 34 dB | Tipik bir hızda, arka plan gürültü seviyesi 18dB'nin (A) altında olan bir test odasında fan girişinden 1 metre uzaktaki bir akustik mikrofon ile ölçülür |
9 | Sabit basınç | 0.19 IN H20 | Sıfır hava akımında PERFORMANS ŞEMASI ITEM 9'a bakın. |
10 | Hava akımı | 44.0CFM | Sıfır statik Basınçta PERFORMANS ŞEMASI ITEM 9'a bakın. |
11 | Dönüş yönü | Saat yönünün tersine | DC güç kaynağı, pervane görünümünde. |
12 | Su geçirmez sınıf | IP55 |
B. MATERYAL
Ben mpeller | PBT | |
Çerçeve | PBT | |
Bobin | PBT UL94-V0 | |
Kurşun tel | +: Kırmızı RD: Sarı -:Mavi | 24UL 1007 AWG26 28 |
C.MEKANİK
Boyutlar | L * G * H = 92 * 92 * 32 mm |
Ağırlık | 130 gram |
Standart çalışma sıcaklığı aralığı | -40 ℃ ~ 70 ℃ |
Standart saklama sıcaklığı | -40 ℃ ~ 70 ℃ |
Rulman sistemi | Bilyalı Rulman (NMB) |
ÖNGÖRÜLEN ÖMR SPANI ( MTBF )
Standart çalışma koşullarında -40 ~ 10 ℃,% 65 bağıl ortamda
Bilyalı Rulman: 80000 saat, Sürekli çalışma -40 ~ 10 ℃% 65 RH
E. GÜVENİLİRLİK
Öğe | Şartname | Test Durumu | |
1 | Kilitli Rotor Testi | Ateşe dayanıklı ve hasarsız | Rotor, 72 saat süreyle anma gerilimi ile kilitlendi |
2 | Ters Gerilim Testi Koruması | Evet | Nominal Gerilim ile Geri Dön |
3 | Denge testi | 10 saniyede çemberin dışına taşan yok | Fan, bir daire şeklinde çalışır; Fan radyusu artı 10 mm |
4 | Düşme testi | Belirtilen tüm özellikler değişmeden kalır | 76cm aşağıda test makinesinden DUT (standart paketleme) bırakın. Tek açılı, |
5 | Titreşim Testi | Belirtilen tüm özellikler değişmeden kalır | Ortam sıcaklığı: --40 ~ 10 ºC, Nominal Gerilim ile Genlik: 0.4-2.5 mm Hızlanma: 14.7 S / m 2 Frekans: 10HZ-60HZ Süpürme süresi: 1 dak. 10HZ-60HZ: 30 saniye 60HZ-10HZ: 30 saniye Toplam: 10 tur |
6 | Yüksek / Düşük Sıcaklık Bisiklet Sürüşü | Belirtilen tüm özellikler değişmeden kalır | 20 dakika dönüş hızı + 10ºC (1 saat) , -40 ºC (1 saat) Toplam: Nominal Gerilim ile 36 çevrim |
7 | Düşük Sıcaklık Depolama | Belirtilen tüm özellikler değişmeden kalır | Standart koşullar altında test edilmiş, 500 saat sonra, -40 ºC depolamada güç kaynağı olmadan. |
8 | Yüksek sıcaklık. Depolama | Belirtilen tüm özellikler değişmeden kalır | Standart koşullar altında test edilmiştir; 500 saat sonra, 80 ºC depolamada güç kaynağı olmadan. |
9 | Dielektrik gücü | Maksimum 1mA kaçak Akım | 1 saniye boyunca 500V (AC) gir Kurşun (+/-) ile gövde arasında |
F: MONTAJ DİYAGRAMI
NOT:
1. KURŞUN TEL UL 1007 AWG # 26
KIRMIZI TEL --------- (+)
SİYAH TEL --------- (-)
MAVİ TEL --------- (F00)
SARI TEL --------- (PWM)
2. Tel uzunluğu: 300mm +/- 10MM
