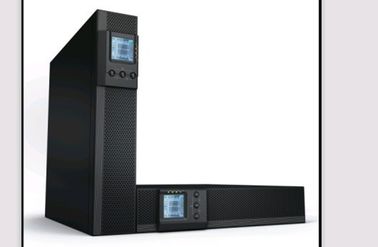

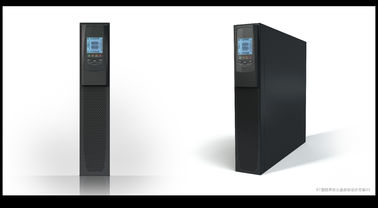

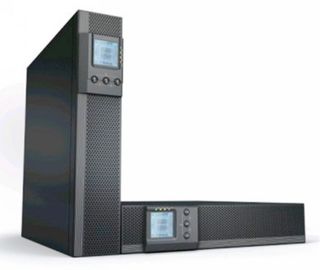

RT serisi 1-3kva 220 / 230vac veya 120 / 127vac

Model

RT01

RT02

RT03

Kapasite

Kva / Kw

1Kva / 0.9Kw

2Kva / 1.8Kw

3Ka / 2.7Kw

Giriş

Voltaj

Düşük aktarım

220 / 230Vac:% 100 yükte LN: 176 Vac ±% 3,% 50 yükleme durumunda 130 Vac ±% 3

Veya 120 / 127Vac:% 100 yükte 85Vac ±% 3 (Ph-N),% 50 yükte 65Vac ±% 3 (Ph-N)

Bel

220 / 230Vac:% 100 yükte LN: 188 Vac ±% 3,% 50 yükte 142 Vac ±% 3

Veya 120 / 127Vac:% 95 yükte 95Vac (Ph-N); 75Vac (Ph-N) @ 50% yük

Yüksek transfer

220 / 230Vac: LN: 286 VAC ± 3%

Veya 120 / 127Vac: 155V ±% 3

Yüksek sırt

220 / 230Vac: LN: 270Vac ±% 3

Veya 120 / 127Vac: 142Vac ±% 3

Frekans aralığı

60Hz'de 50Hz / 55-65Hz'de 45-55Hz (otomatik algılama)

faz

1: 1 faz, L + N + G

Mevcut THDI

<% 6 (doğrusal olmayan yük% 100)

Güç faktörü

≥0.99

Giriş Oluştur

Destek

Kırıcı

7A

16A

25A

ECO menzil

200-240Vac veya 108-132Vac

Bypass voltaj aralığı

186-252vac Veya 102-138Vac

Akım harmoniği

≤% 3 (doğrusal olmayan yük% 100)

Çıktı

Voltaj

208/220/230 / 240VAC veya 110/120/127 (1-3Kva)

Güç faktörü

0.9 (isteğe bağlı 0.8)

Voltaj regülasyonu

±% 2

Frekans (Hat Modeli)

60Hz'de 50Hz / 56-64Hz'de 46-54Hz

Frekans (Batt Modeli)

50 / 60Hz ± 0.02Hz

Mevcut Crest Oranı

3: 1

Harmonik bozulma

≤% 3 THD (Liner Yükü)

≤% 5 THD (Liner Olmayan Yük)

Çıktı dalga formu

Saf Sinüs dalgası

Çıkış

Soketler (İsteğe Bağlı)

Aşırı Yük Kapasitesi

105% <yük <1% 125,% 125 <yük <% 150/30 saniye

Verimlilik

AC Modu

Tam Yükte89%

Akü Modu

Tam Yükte≥86%

ECO Modu

Tam Yükte≥95%

Pil

Pil Sayısı

2/3

4/6/8

4/6/8

Pil Türü

Mühürlü, kurşun asitli, bakım gerektirmeyen

Standart model: 12V / 7AH VEYA 9AH dahili

Uzun vadede model: harici pil, isteğe bağlı kapasite

Geri Dön

Standart birim: 5-12mins;

Uzun süren birim:

Harici batarya bağlıdır

Standart birim: 8-18dak;

Uzun süren birim:

Harici batarya bağlıdır

Standart birim: 5-12mins;

Uzun süren birim:

Harici batarya bağlıdır

Şarj Süresi (% 90'a kadar)

5 saat

5 saat

5 saat

Şarj Akımı (standart birim)

1.0A

1.0A

1.0A

Şarj Akımı (uzun çalışma birimi)

7.0A

7.0A

7.0A

Nominal Akü Voltajı

24 / 36vc

48/72 / 96vc

72 / 96vdc

Koruyun

Aşırı Gerilim / Aşırı Akım / Alçak Gerilim

Pil Soketi

PowerPole Modüler Konnektörler gibi Anderson

Transfer Saati

Şebeke ← → Akü

0ms

Şebeke ← → Bypass

0ms

Gösterge

LCD Versiyon (LED ile)

Yük / Akü / ​​Giriş / Çıkış / Çalışma Modu Bilgisi vb.

Sesli Alarm

Pil Modu

Her 4 saniyede bir sondaj geliyor

Düşük frekanslı

Her saniye sallanıyor

Aşırı yükleme

Her saniye iki kere sesten

Hata

Sürekli Sondaj

Fiziksel

Birim Boyut

(D * G * Y) mm

440 * 440 * 87

440 * 440 * 87

440 * 440 * 87 (2U)

510 * 440 * 132 (3U)

Ambalaj Boyutları

(D * G * Y) mm

570 * 570 * 185

570 * 570 * 185

570 * 570 * 185 (2U)

640 * 570 * 230 (3U)

Standart Birim

Net / Brüt Ağırlık (kg)

12/13

28/31

28/31

Uzun süren birim

Net / Brüt Ağırlık (kg)

10,8 / 13

1619

16/19

Çalışma ortamı

0-40 ° C

Bağıl nem

% 0-90 (yoğuşmasız)

Rakım

<1500m.when> 1500m, değer düşüklüğü

Gürültü seviyesi

1 metreden <55db

Arayüz

Akıllı RS-232; USB, Kuru kontak kartı, SNMP (RS232'den bağımsız)
