Operating Temperature: | -10~60 degree | Float Voltage: | 27.6V |
---|---|---|---|
rated working current: | 30A | Charging Mode: | MPPT mode |
rated working voltage: | 24V | Low Voltage Reconnection(LVR): | 21.4V |
Vurgulamak: | Solar şarj regülatörü,güneş paneli regülatör şarj regülatörü |

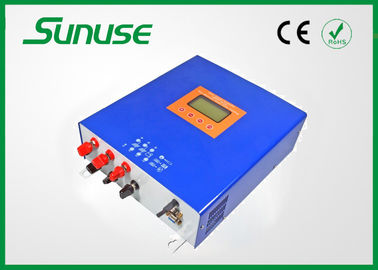

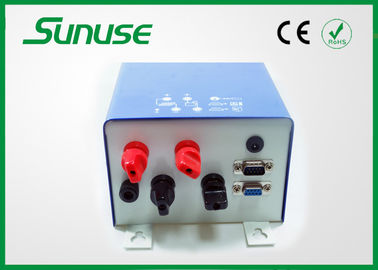

60a Solar Panel Şarj Kontrol Cihazı MPPT, 24V 48V LCD ekranlı güneş enerjisi sistemi için
Hızlı Detay:
LCD ekranlı 60A MPPT güneş paneli şarj kontrol cihazı
Akıllı, Maksimum Güç Noktası İzleme fonksiyonu
Çoklu koruma fonksiyonu
Özellikler:
MODEL | EMPPT6024Z | |
Giriş | Güneş Panelleri ve Giriş Gerilim Aralığı | ≤70V |
Maksimum Güç Noktası İzleme Aralığı | 12V ~ 70V (12V) 24V ~ 70V (24V) | |
Giriş Güzergahı | 1 kanal | |
Çıktı | Nominal Sistem Gerilimi | 12V / 24V Otomatik |
Maksimum Şarj Akımı | 60A | |
Kişisel Tüketim | ≤40mA | |
Şarj Etme Aşamaları | Toplu, Soğurma, Şamandıra | |
Şamandıra Şarj Gerilimi | 13.8V (12.8V ~ 14.2V) × 1 / × 2 / × 4 | |
Emilim Şarj Gerilimi | 14.4V (13.6V ~ 15.2V) × 1 / × 2 / × 4 | |
Sıcaklık Tazminat | -4mV / Hücre / ° C | |
Diğerleri | Maksimum Verimlilik | % 97 |
HMI | LCD ve Düğme | |
Soğutma Modu | Sıcaklık kontrollü Aktif Soğutma | |
Bağlantı Yolu | M6 Terminalleri | |
Ortam Sıcaklığı Aralığı | -10 ° C ~ 50 ° C | |
Nem | 0 ~% 90, Hayır yoğunlaşma | |
Boyutlar | 450mm * 335mm * 160mm | |
Ürün ağırlığı | 5,6Kg | |
Depolama sıcaklığı | -30 ° C ~ 80 ° C | |
İsteğe Bağlı İşlev | Uzaktan gözlemleme (RS485 veya RS232 DB9 Limanı) |
MPPT teknolojisi giriş:
MPPT maksimum güç noktası izlemesi anlamına gelir. Güneş panellerini güç dönüştürme teknolojisi kullanarak maksimum noktada (ekstra Nokta B'de) çalışır hale getirir. EMPPT, firmamız tarafından araştırılan ve geliştirilen yeni şarj denetleyicisidir ve MCU'yu kullanarak güneş panellerinin maksimum güç noktasını akıllıca izleyerek güneş panellerinden daha fazla güç üretmektedir.
Şarj işlemi kontrol:
Bataryanın başlangıç şarj voltajı farklıdır, eMPPT şarj sürecini tamamlamak için farklı şarj stratejilerini kullanır. Pilin şarj voltajı 12.6V'dan (12V pil için) düşük olduğunda, pil Toplu, Emilim ve Yüzen şarj olarak üç aşamadan geçecektir. Akünün şarj voltajı 12.6V'dan (12V pil için) daha yüksek olduğunda, batarya Toplu ve Şamandıra şarjı olarak iki aşamadan geçecektir.
MPPT Şarj Hakkında: Dökme şarj, Soğurma şarj, şarj Float
Sistem Gerilimi:
Sistem Gerilimi | Önerilen Güç Aralığı |
12V | <800W |
24V | <2000W |
48V | <6000W |
Güneş Panelleri Konfigürasyonu:
EMPPT serisi kontrolör, mono güneş panelleri ve ayrıca ince film güneş panelleri ile bağlanabilir. Sistemi yaparken, güneş panelleri dizisinin açık devre voltajının, kontrol cihazı tarafından izin verilen maksimum voltajdan yüksek olmadığından emin olun. Çizelge, mono güneş panelleri ve ince film panellerinin modellerini ve parametrelerini tanıtmaktır. Grafik 2, güneş panelleri için 12V, 24V ve 48V sistemlerin konfigürasyon çözümüdür.
Model | Kategori | Pmax | Voc | Isc | Vpmax | Ipmax |
STP140D-12 / ÇAY | Monokristalin | 140W | 22.4V | 8.33A | 17.6V | 7.95A |
MS140GG-02 | İnce Film Modülü | 140W | 29.0 V | 7.12A | 23.0V | 6.52A |
STP190S-24 / Ad + | Monokristalin | 190W | 45.2V | 5.65A | 36.6V | 5.2A |
NS-F130G5 | İnce Film Modülü | 130W | 60.4V | 3.41A | 46.1V | 2.82A |
Yukarıdaki parametreler, 25 ° C, AM1.5spectrum durumu için, ve 1000W / m2 ışık şiddeti. |
Model | 12V sistem için | 24V sistem için | 48V sistemi için |
STP140D-12 / ÇAY | Paralel olarak N | Iki dizi, Paralel olarak N | Dört dizi, Paralel olarak N |
MS140GG-02 | Paralel olarak N | Iki dizi, Paralel olarak N | Dört dizi, Paralel olarak N |
STP190S-24 / Ad + | Paralel olarak N | Paralel olarak N | Iki dizi, Paralel olarak N |
NS-F130G5 | Paralel olarak N | Paralel olarak N | Iki dizi, Paralel olarak N |
"N", akımın gerektirdiği miktar sayısı anlamına gelir. |
İşlev:
1. Maksimum Güç Noktası İzleme teknolojisi
Kontrolör, farklı aydınlatma yoğunluğu ve sıcaklığındaki güneş panellerinin maksimum çıkış gücünü uygulamak için maksimum güç noktasını izlemek için Buck dönüştürme devresi ve MCU teknolojisini kullanıyor. MPPT algoritması, PV sisteminizin verimliliğini arttırır ve güneş panellerinin miktarını azaltır.
2. Çok kademeli Şarj Kontrolü
Pilin başlangıç şarj voltajı farklıdır, kontrolör şarj işlemini tamamlamak için farklı şarj stratejilerini kullanacaktır. Pilin şarj voltajı 12,4V'den (12V pil için) düşük olduğunda, pil Toplu, Emilim ve Şamandıralı şarj olarak üç aşamadan geçecektir. Pilin şarj voltajı 12,4V'den (12V pil için) yüksek olduğunda, batarya Toplu ve Şamandıra şarjı olarak iki aşamadan geçecektir.
3. Şarj gerilimi ayarlanabilir
4. Şarj voltajı için sıcaklık kompanzasyonu
5. Sıcaklık kontrol fanı
6. Gece uyurken
7. Akü ters bağlantı koruması
8. Güneş panelleri ters bağlantı koruması
9. Akünün ters çevrilmiş olarak boşaltılmasına karşı koruma
10. Dahili aşırı ısıtma koruması
11. Güneş paneli girişleri için aşırı voltaj koruması
12. Güneş panelleri girişi için güç sınırlaması
Uygulamalar:
Uyarı:
Güneş paneline bağlamadan önce lütfen kontrol cihazını aküye bağlayın; Güneş paneli güç kaynağı kullanmayın
Doğrudan yüklere.
Notlar:
Güneş panelini şarj etmek için lamba ışığı kullanmayın (lamba ışığı şarj etmek için çok zayıf)
Güneş panelini değiştirmek için DC güç kaynağı denetleyiciye sorun yaratacaktır.
Çapın çok küçük olmaması gereken uygun teli seçin, lütfen parametreye bakın.
