Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Vurgulamak: | 3 kva çevrimiçi ups,online ups sistemi |
||
|---|---|---|---|

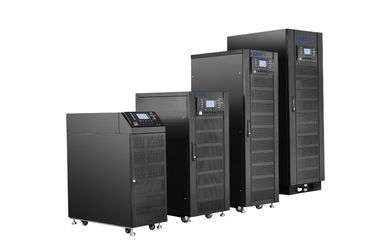

POWERWELL serisi Online HF UPS 3/3 fazlı 10-120kva, 380/400 / 415Vac
(10-80kva, 200/208 / 220Vac 3-3 faz, transformatörsüz kullanılabilir)
Powerwell serisi 3 faz 10-120kva, performansı ve süper yüksek güvenilirliği (MTBT> 200,000h) artırmak için dünyanın önde gelen elektrikli ve elektronik teknolojisini benimseyen yüksek kaliteli kesintisiz güç kaynağıdır. Tamamlanmış dijital kontrollü 3nos yüksek hızlı DSP'ler, en yüksek kalitede güç kaynağı ve UPS güvenilirliğini tam olarak sağlar. 1.0 girdi güç faktörü ve% 2 THDi'den az olması bu KGK'yi yeşil ve enerjiden kurtarmaya yönlendirir. Ayrıca, hümanizasyon tasarımı sunar: servis yeteneğinin tam ön erişim, kullanıcı dostu dokunmatik ekran.
Mükemmel Uygulamalar:
Internet Hizmeti, Orta Veri Merkezi, Orta ölçekli ağ sistemi / bilgi işlem merkezi, banka ve menkul kıymetler, işletme sunucusu grubu, Orta ölçekli ofis otomasyonu, hassas ekipmanlar, vb.
Özellikler: eksiksiz dijital kontrol teknolojisi
İki DSP'li tamamen dijital kontrol, tüm alt sistemler IGBT doğrultucu, inverter, şarj cihazı, deşarj cihazı gibi dijital kontrollüdür.
Mükemmel elektrik özellikleri
Gerçek çevrimiçi çift çevrim, çeşitli yükler için güçlü çıkış yük kapasitesi ile güvenli ve etkin gç koruması sunar
Yüksek girdi güç faktörü, yeşil ve enerji tasarrufu
PFC ile giriş yapın ve tüm KGK'nın PF girişi 0.99'a kadar, THDi% 2'den az
Çift AC giriş kaynağı desteklenebilir
Desteklenebilir AC ve bypass ayrı giriş AC kaynağı
Güçlü çevresel uyum
Geniş girdi voltajı ve frekans aralığı, her türlü elektrik hattı ve hemen hemen her tür jeneratör için adaptasyon
Kapsamlı koruma önlemleri
UPS sisteminin güvenilirliğini sağlamak için aşırı gerilim koruması, kısa devre koruması ve diğer koruma;
IGBT ve SCR, gelişmiş EUPEC güç modülünü benimser;
Gelişmiş teknolojinin benimsenmesi (IGBT sürüş teknolojisi, IGBT yumuşak aşırı akım kapatma, VCE koruması) invertörün güvenilirliğini ve emniyetini önemli ölçüde geliştirmektedir.
Benzer modüler tasarım
Her faz ana kartı kolay montaj ve bakım için raf gibi tasarlanmıştır.
Kolay kullanım için dahili pil takımı eklentisi tasarımı
Akıllı akü yönetimi (ABM)
Akıllı pil yönetimini benimsemek, pil ömrünü son derece arttırmak;
Akıllı aralık üç aşamalı şarj işlemi (sabit akım, sabit voltaj, şamandıralı şarj ve şarj cihazı kapanır, pil voltajı daha düşük bir seviyeye düştüğünde şarj cihazı çalışmaya başlar);
Otomatik sıcaklık dengelemesi, (pil ömrünü% 30 oranında son derece arttırmak ve bakım çalışmalarını en aza indirgemek için ° C başına% -0.11);
Çevrimiçi batarya durumunu algılama
Maksimum pil şarj akımı, büyük şarj akımından kaynaklanan herhangi bir hasarı önlemek için pil özelliklerine göre son kullanıcılar tarafından ayarlanabilir;
LCD ekranda görüntülenen yedekleme süresi
Akü problemlerini zamanında tespit eden periyodik kendi kendini test etme aküsü
Akü ters bağlantısıyla, aşırı voltaj / akım koruması, aküyü korumak için
Soğuk başlatma ve AC başlatma İşlevi
KGK'yı doğrudan pil vasıtasıyla çalıştırın veya UPS'i yalnızca şebeke vasıtasıyla çalıştırın.
Üstün ağ izleme yetenekleri
Bilgisayarla bağlantılı iletişim portu (RS232, RS485, kuru kontak vb.), Isteğe bağlı SNMP kartı,
Kolay bakım tasarımı (MMTM <0.5 saat)
A) Tam ön bakım dizaynını benimser, kurulum alanındaki kısıtlamaları azaltır ve bilgi işlem merkezi alanını korur
B) Modüler tasarım sınıfı, kolay ve kolay saha bakımı
C) Manuel bakım baypasıyla
D) KGK'nı kesintiye uğratmadan batarya değişimi
E) Arama fonksiyonuyla sınıflandırılan tarihsel kayıtlar, 1.000 maddeye kadar olaylar
Gelişmiş paralel teknoloji:
Çevrim akımı kontrolü için dijital kontrol teknolojisi, çok yüksek ve 6 üniteye kadar paralel sistem ve ortak pili paylaşma;
Çok dilli ekranlı geniş LCD ekran (7 dil) ile kolay arayüz
Geniş LCD ekran ve LED durum göstergesi; UPS'in bol miktarda bilgi ekranı
İngilizce, İspanyolca, Portekizce, Rusça vb.
Teknik özellikler:
10-40KVA:
Model | PW3310 | PW3315 | PW3320 | PW3330 | PW3340 | ||||||||
Reyting Gücü | 10Kva / 9Kw | 15Kva / 13.5Kw | 20Kva / 18Kw | 30Kva / 27Kw | 40Kva / 36Kw | ||||||||
AC Girişi | |||||||||||||
Anma gerilimi | 380/400 / 415Vac (Hat Çizgisi) | ||||||||||||
Giriş bağlantısı | 3 faz + N + PE | ||||||||||||
Güç faktörü | 0.99'un üstünde | ||||||||||||
THDi | Az 2% | ||||||||||||
Voltaj aralığı | -40% ~ + 25% | ||||||||||||
Sıklık | 40-70Hz | ||||||||||||
Bypass | +/-% 15 (ayarlanabilir) | ||||||||||||
Çıktı | |||||||||||||
Güç faktörü | 0,9 (gecikme) | ||||||||||||
Gerilim hassasiyeti | 380/400 / 415Vac ±% 0.5 | ||||||||||||
Dinamik Gerilim geçici | Az% 5 (0 ~% 100 yükleme adımı) | ||||||||||||
THDU | THD'den az% 1 (doğrusal yük),% 3'den daha az (doğrusal olmayan yük) | ||||||||||||
Crest Faktörü | 3: 1 | ||||||||||||
Sıklık Takip aralığı | 50 / 60Hz ± 3Hz | ||||||||||||
Çıktı Frekans hassasiyeti | ±% 0,05 (Pil modu), ± 3Hz (Hat modu) | ||||||||||||
Faz deplasmanı | 120 ± 0.5 ° (Denge veya dengesizlik yükü) | ||||||||||||
Voltaj dengesizliği | +/- 3% (% 100 dengesizlik yükü) | ||||||||||||
Sıklık Izleme oranı | Az 1Hz / s | ||||||||||||
Aşırı yük kapasitesi | % 105 uzun süre çalışma,% 125, 10 dakika sonra baypas aktarımı,% 125 -% 150 1 dak. | ||||||||||||
% 150'nin üstünde, 200ms sonra bypassa aktarın | |||||||||||||
Bypass aşırı yük | Below125% uzun süre çalıştırma 125% <Yükleme <150%, 10dakika;% 150'den fazla 10S | ||||||||||||
Sistem | |||||||||||||
Sistem verimliliği | % 94'ün üzerinde (Hat ve pil modu) | ||||||||||||
% 98 (ECO modu) | |||||||||||||
Görüntüle | Dokunmatik ekranlı LCD + LED | ||||||||||||
EMC | IEC62040-2 | ||||||||||||
IEC61000-4-2 (ESD) | |||||||||||||
IEC61000-4-3 (RS) | |||||||||||||
IEC6100-4-4 (EFT) | |||||||||||||
IEC6100-4-5 (Dalgalanma) | |||||||||||||
Gürültü (1m) | 50-60dB | ||||||||||||
Izolasyon direnci | 2M'nin üstünde (500VDC) | ||||||||||||
Yalıtım yoğunluğu | (Giriş, PE'ye çıkış) 2820Vdc, sızıntı akımı 3.5mA'dan daha düşük, flashover'ı 1dakika yok | ||||||||||||
Dalgalanma koruması | IEC60664-1 sınıfının şartlarını yerine getirin, 6KV / 3KA'dan daha yüksek 1,2 / 50us + 8 / 20us dalgalanmalara maruz kalın | ||||||||||||
IP sınıfı | IP20 | ||||||||||||
Akü yapılandırması | |||||||||||||
Kurulum (dc) | +/- 216Vdc (LCD ekran üzerinden ayarlanabilen 168/192/216 / 240Vdc) | ||||||||||||
Pil Türü | Ücretsiz Bakım Kurşun Asit (Jel pil veya Ni-Cd) | ||||||||||||
Uzun koşu | Harici olarak bağlanacak pil | ||||||||||||
Dahili pil | 36pcs * 7ah | 36pcs * 7ah | 36pcs * 9ah | 72 kağıt * 7ah | 72pcs * 9ah | ||||||||
Bağ | Alttaki kablo bağlantısı ön | ||||||||||||
şarj aleti | 1-15A, ABM teknolojisi (LCD'den ayarlanabilir) | ||||||||||||
Fiziksel | |||||||||||||
Birim Boyut (Uzun koşu) | 390 * 850 * 977MM (W * D * H) | 500 × 717 × 1150 MM (W * D * H) | |||||||||||
Birim Boyut (Dahili sopa.) | 390 * 850 * 977MM (W * D * H) | 500 × 717 × 1550 MM (W * D * H) | |||||||||||
Ağırlık (kg) (Uzun koşu) | 110/130 | 130/150 | 152/172 | 160/190 | 160/190 | ||||||||
Ağırlık (kg) (Dahili Batt.) | 182/202 | 202/222 | 216/236 | 331/361 | 367/397 | ||||||||
10kva ve 15kva: dahili 36pcs 7ah 20kva: dahili 36pcs 9ah | (72pcs 7a) | (72pcs 9ah) | |||||||||||
Model | PW3361 | PW3380 | PW33100 | PW33120 | |||
Reyting Gücü | 60Kva / 54Kw | 80Kva / 72Kw | 100Kva / 90Kw | 120Kva / 108Kw | |||
AC Girişi | |||||||
Anma gerilimi | 380/400 / 415Vac (Hat Çizgisi) | ||||||
Giriş bağlantısı | 3 faz + N + PE | ||||||
Güç faktörü | 0.99'un üstünde | ||||||
THDi | Az 2% | ||||||
Voltaj aralığı | -40% ~ + 25% | ||||||
Sıklık | 40-70Hz | ||||||
Bypass | +/-% 15 (ayarlanabilir) | ||||||
Çıktı | |||||||
Güç faktörü | 0,9 (gecikme) | ||||||
Gerilim hassasiyeti | 380/400 / 415Vac ±% 0.5 | ||||||
Dinamik Gerilim geçici | Az% 5 (0 ~% 100 yükleme adımı) | ||||||
THDU | THD'den az% 1 (doğrusal yük),% 3'den daha az (doğrusal olmayan yük) | ||||||
Crest Faktörü | 3: 1 | ||||||
Sıklık Takip aralığı | 50 / 60Hz ± 3Hz | ||||||
Çıktı Frekans hassasiyeti | ±% 0,05 (Pil modu), ± 3Hz (Hat modu) | ||||||
Faz deplasmanı | 120 ± 0.5 ° (Denge veya dengesizlik yükü) | ||||||
Voltaj dengesizliği | +/- 3% (% 100 dengesizlik yükü) | ||||||
Sıklık Izleme oranı | Az 1Hz / s | ||||||
Aşırı yük kapasitesi | % 105 uzun süre çalıştırma,% 125 ,, 10 dakika sonra bypassa geçme,% 125 -% 150 1 dak. | ||||||
% 150'nin üstünde, 200ms sonra bypassa aktarın | |||||||
Bypass aşırı yük | Below125% uzun süre çalıştırma 125% <Yükleme <150%, 10dakika;% 150'den fazla 10S | ||||||
Sistem | |||||||
Sistem verimliliği | % 94'ün üzerinde (Hat ve pil modu) | ||||||
% 98 (ECO modu) | |||||||
Görüntüle | Dokunmatik ekranlı LCD + LED | ||||||
EMC | IEC62040-2 | ||||||
IEC61000-4-2 (ESD) | |||||||
IEC61000-4-3 (RS) | |||||||
IEC6100-4-4 (EFT) | |||||||
IEC6100-4-5 (Dalgalanma) | |||||||
Gürültü (1m) | 50-60dB | ||||||
Izolasyon direnci | 2M'nin üstünde (500VDC) | ||||||
Yalıtım yoğunluğu | (Giriş, PE'ye çıkış) 2820Vdc, sızıntı akımı 3.5mA'dan daha düşük, flashover'ı 1dakika yok | ||||||
Dalgalanma koruması | IEC60664-1 sınıfının şartlarını yerine getirin, 6KV / 3KA'dan daha yüksek 1,2 / 50us + 8 / 20us dalgalanmalara maruz kalın | ||||||
IP sınıfı | IP20 | ||||||
Akü yapılandırması | |||||||
Kurulum (dc) | +/- 216Vdc (+/- 168/192/216 / 240Vdc, LCD ekrandan ayarlanabilir) | ||||||
Pil Türü | Ücretsiz Bakım Kurşun Asit (Jel pil veya Ni-Cd) | ||||||
Bağ | Alttaki kablo bağlantısı ön | ||||||
şarj aleti | 10-40A (LCD ekrandan ayarlanabilir) | ||||||
Fiziksel | |||||||
Birim Boyut (GÜÇ KAYNAĞI) | 600 × 850 × 1680 MM (W * D * H) | 735 × 850 × 1680 MM (W * D * H) | |||||
Birim Boyut (Paketleme) | 954 × 704 × 1857 MM (W * D * H) | 954 × 839 × 1857 MM (W * D * H) | |||||
Ağırlık N / G (KG) | 240/280 | 260/300 | 320/360 | 340/380 | |||
Not: 110/120 / 127Vac (LN) için, 60Hz 3fa
