LED Aydınlatma İçin Çift Taraflı Alüminyum PCB, Alüminyum Çekirdek PCB

LED Aydınlatma İçin Çift Taraflı Alüminyum PCB, Alüminyum Çekirdek PCB
LED Aydınlatma İçin Çift Taraflı Alüminyum PCB, Alüminyum Çekirdek PCB

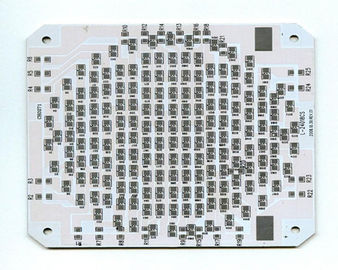

Büyük resim :  LED Aydınlatma İçin Çift Taraflı Alüminyum PCB, Alüminyum Çekirdek PCB

Ürün ayrıntıları:
Place of Origin: China
Marka adı: HD-PCB
Sertifika: UL,ISO9001,TS16949.
Model Number: Aluminum PCB -3
Ödeme & teslimat koşulları:
Minimum Order Quantity: No MOQ
Fiyat: Negotiation
Packaging Details: Packed in antistatic bag
Detaylı ürün tanımı
Vurgulamak:

Alüminyum kaplı pcb

,

alüminyum destekli pcb


LED Aydınlatma İçin Çift Taraflı Alüminyum PCB, Alüminyum Çekirdek PCB

Hızlı Ayrıntılar

PCB Türü:

Alüminyum PCB

Katman:

Tek Taraflı

Min.Line Genişlik / Boşluk:

3mil / 3mil

Min. Çapı Via:

0.3mm

Kalınlığı Kalın:

2.0mm

Yüzey:

HASL

Boyut:

120 * 120MM

Malzeme:

Alüminyum tabanı

Renk:

Beyaz

Uygulama:

LED



Açıklama


Shenzhen Hengda, 10 yılı aşkın bir süredir Alüminyum Basılı Devre Kartları (ayrıca Metal bazlı PCB'ler olarak da bilinir) konusunda uzmanlaşmıştır. Başlangıçta güç kaynağı endüstrisinde kullanım için tasarlanmış olmasına rağmen, bu substratlar şimdi Yüksek Parlaklıkta LED ürünlerinde en yaygın şekilde kullanılmaktadır. Bu ürünler için birçok isim var; Alüminyum kaplı, alüminyum tabanı, Metal çekirdek (MCPCB), İzoleli Metal Yüzey (IMS veya IMPCB), Termal iletken PCBler, vb ... ama hepsi aynı şeyi ifade etmektedir. Termal olarak iletken fakat elektriksel olarak yalıtkan bir dielektrik tabakası, bir metal tabaka ile bir bakır folyo arasında lamine edilir. Bakır folyo istenilen devre paternine kazınır ve metal taban, bu devreden ince dielektrik yoluyla ısıyı çeker.
Bu LED ürünlerde ve uygulamalarda metal çekirdek PCB kullanmak, yayılan ısıyı büyük oranda azaltmaya yardımcı olur.
MCPCB entegrasyonu için ideal olan diğer uygulamalar güneş paneli ve hareket kontrol uygulamalarıdır. Metal çekirdeği HDI PCB teknolojimizle de birleştirebiliriz.






Metal Çekirdekli PCB Malzemeleri ve Kalınlığı

Termal PCB'nin metal çekirdeği alüminyum (alüminyum çekirdek PCB), bakır (bakır çekirdek PCB veya ağır bakır PCB) veya özel alaşımlar karışımı olabilir. En yaygın olanı alüminyum çekirdek PCB'dir.
PCB taban plakalarındaki metal çekirdek kalınlığı tipik olarak 30 mil - 125 mil, ancak daha kalın ve daha ince plakalar mümkündür. MCPCB bakır folyo kalınlığı 1 - 10 oz olabilir.

MCPCB'nin Avantajları

MCPCB'ler, bir dielektrik polimer tabakasını daha düşük bir termal direnç için yüksek bir termal iletkenlik ile bütünleştirme yetenekleri için kullanmak için avantajlı olabilir.
Metal çekirdek PCB'ler, FR4 PCB'lerden 8 - 9 kat daha hızlı ısı aktarır. MCPCB laminatlar, ısıyı dağıtarak ısı üreten bileşenleri daha soğuk tutarak performans ve ömrün artmasına neden olur.

Alüminyum tabanlı pcb'li ürünler

Büyük miktarda ısı üreten uygulamalar genellikle sadece geleneksel fanlar kullanılarak yeterince soğutulamaz. Metal çekirdekli PCB'ler aracılığıyla iletken soğutma ideal bir üretim seçeneğidir.


MCPCB'ler, LED teknolojilerinde en yaygın olarak bulunurlar çünkü belirli bir aydınlatma üretmek için gereken LED sayısını azaltırlar. Işık yayan diyotlar, aşağıdaki gibi uygulamalarda büyük miktarda ısı yayar:

  • Otomotiv: Baş ışıkları, Arka ışık montajları, Koşu yan işaretleyicileri, Gösterge tablosu, iç aydınlatma.
  • Askeri: Kuvvet ışıkları, Işık fenerleri, Spot ışıkları, Sinyal lambaları, Yüksek güçlü flaş lambaları, Güç kaynakları, Güç kaynakları, Enerji nakil sistemleri, Ateşleme sistemleri, Güç dağıtım ürünleri.
  • Havacılık ve Uzay Uçak iniş lambaları, Koşu ışıkları, Kabin aydınlatması aydınlatma sistemleri, Spot ışık ve genel aydınlatma.
  • Tüketici: Sokak aydınlatma, Trafik kontrol aydınlatması, İç yapı ışıkları, Peyzaj aydınlatması, Kamp ekipmanları.
  • Tıbbi: Ameliyathane aydınlatması, Cerrahi aydınlatma aletleri, Yüksek güçlü tarama tekniği, Elektrik konvertisörler.



Teknik Yetenekler

Katman sayısı

1, 2, 4 veya 6, 36 tabakaya kadar

Sipariş Miktarı

1 ila 500,000

Kart şekli

Dikdörtgen, yuvarlak, yarıklar, kesikler, karmaşık, düzensiz

Tahta türü

Sert, esnek, katı esnek

Kurul materyali

FR4 cam epoksi, FR4 Yüksek Tg, RoHS uyumlu; Alüminyum, Rogers, vb.

Tahta kesme

Makaslama, V-puanı, sekmeli yönlendirilmiş

Kart kalınlığı

Esnek, 0.2 ~ 6.0 mm, 0.01 ~ 0.25 "

Bakır ağırlığı

1.0, 1.5, 2.0 Oz

Lehim maskesi

Çift taraflı yeşil LPI, ayrıca kırmızı, beyaz, sarı, mavi, siyah desteği

Ipek ekran

Çift taraflı veya tek taraflı, beyaz, sarı, siyah veya negatif

İpek ekran min. Çizgi genişliği

0.006 "veya 0.15mm

Maksimum tahta boyutları

45 x 45 "veya 114 x 114 cm

Min iz / boşluk

0.004 ", 0.1mm veya 4 mil

Min matkap deliği çapı

0.006 ", 0.15mm veya 6 mil

Yüzey

HASL, Nickle, Imm Gold, Imm Tin, Imm Silver, OSP vb.

Tahta kalınlık toleransı

±% 10

Bakır ağırlık toleransı

± 0.25 oz

Minimum yiv genişliği

0,12 inç, 3,0 mm veya 120 mil

V-skor derinliği

Tahta kalınlığının% 20-25'i

Kapı delikleri

Evet

Lavabo delikleri

Evet

Tasarım dosya formatı

Gerber RS-274X, 274D, Kartal ve AutoCAD'in DXF, DWG




PCB Üretim Akış Şeması

Test Prosedürleri

Herhangi bir PCB tahtasını göndermeden önce çoklu kalite güvencesi prosedürleri uyguluyoruz. Bunlar arasında şunlar bulunur:

  • Görsel tespit
  • Uçan prob
  • Tırnak yatağı
  • Empedans kontrolü
  • Lehim algılama özelliği
  • Dijital metalografik mikroskop
  • AOI (Otomatik Optik Muayene)


Hızlı dönüş kurşun süreleri

HDI PCB üretimi için, 7 ila 10 gün arasında dönüş yapabilirsiniz. Çok katmanlı PCB'ler için, en hızlı dönme süresi katman sayısına ve miktarına bağlıdır.

Hizmet Garantisi

Yeteneklerimizin en iyisine her müşteriye profesyonel, doğru ve samimi hizmet ettiğinden emin olalım. Projeniz% 100 tatminkar değilse memnuniyetle projenizi yeniden çalışırız.


Şimdi hızlı bir fiyat teklifi al

Malzeme listesi göndererek, montaj çizimi de dahil olmak üzere gerber dosyalar ve birkaç saat içinde bir geri alıntı yapacağız. Shenzhen hengda ile asla gizli bir maliyet yoktur ve fiyatlar çok rekabetçi ve makul.
