Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Giriş Voltajı: | AC 3PH 380V (-15%) ~ 440V (+% 10) | Giriş frekansı: | 47 ~ 63Hz |
---|---|---|---|
Çıkış voltajı: | 0 ~ Giriş Voltajı | Çıkış frekansı: | 0 ~ 400Hz |
Denetim modu: | SVPWM, sensörsüz vektör kontrolü | Hız kontrol doğruluk: | ± %0.2 (sensorless vektör kontrolü) |
Aşırı yük kapasitesi: | Nominal akım% 150: 1 dakika; nominal akım 180%: 10 saniye, nominal akım% 200: 1 saniye | ||
Vurgulamak: | su pompası inverter,güç kaynağı invertör |

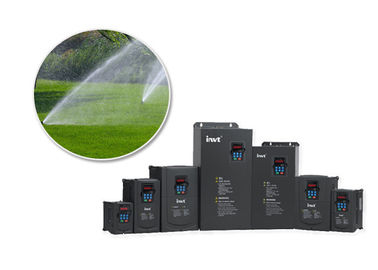

Goodrive200 Serisi Pompa Inverter INVT, AC Inverter 3PH SVPWM Kontrolü
Tanım
Goodrive200 INVT Pompa invertör DSP kontrol sistemi platformu benimser ve korunma yöntemleri birçok çeşit ile vectorized V / F kontrol technology.Compatible kullanır. Mükemmel sürüş performansı sağlanması asenkron motorlar, ile kullanılabilir. Ürünün hava kanalı tasarımı, donanım yapılandırması ve yazılım yetenekleri hepsi büyük ölçüde müşteri kullanılabilirlik ve çevre kullanılabilirliğini artırmak.
Özellikler
Işlev | Şartname | |
Girdi | Giriş Gerilim Aralığı | AC 3PH 380V (-15%) ~ 440V (+% 10) |
Giriş Frekans Aralığı | 50Hz / 60Hz İzin verilen aralık: 47 ~ 63Hz | |
Çıktı | Çıkış Voltaj Aralığı | 0 ° giriş gerilimi |
Çıkış Frekans Aralığı | 0 ~ 400Hz; | |
Teknik Kontrol Özelliği | Kontrol Modu | SVPWM |
Motor Tip | Asenkron motor | |
Hız ayarlama Oranı | Asenkron motor: 1: 100 | |
Başlangıç Torku | Asenkron motor: 0.5Hz / 150% | |
Aşırı Yeteneği | G tipi: Nominal akım% 150: 1 dakika; P tipi: nominal akım 120%: 60 saniye | |
Kontrol Özelliği Koşu | Frekans Ayarı | Dijital ayar, analog ayar, darbe frekans ayarı, çok adımlı hız koşu ayarı, ayar basit PLC, PID ayarı, MODBUS haberleşme ayarı Set kombinasyonu ve set kanal arasındaki kaymasını fark. |
Otomatik Voltaj ayarı Gerilim | Izgara gerilimi dalgalanma otomatik istikrarlı bir gerilim tutun | |
Arıza Koruma | 30 arıza koruma fonksiyonları üzerinde sağlayın: vb akım, aşırı gerilim, düşük gerilim, aşırı ısınmaya faz yetmezliği ve aşırı yüklenme, | |
Hız Takibi | Sorunsuz dönen bir motoru yeniden başlatın | |
Periferal Ara- | Terminal Analog giriş çözüm | ≤10mV |
Son elektrik düğmesi şalterler Giriş çözünürlüğü | ≤ 2ms | |
Analog Giriş | 2 kanal (AI1, AI2) 0 ~ 10V / 0 ~ 20mA ve 1 kanal (AI3) -10 ~ 10V | |
Analog Çıkış | 2 kanal (AO1, AO2) 0 ~ 20mA | |
Dijital giriş | 8 kanal ortak girdiler, Max. Frekans: 1kHz, 1 kanal yüksek hız girişi, Max. Frekans: 50kHz | |
Dijital çıkış | 1 kanal yüksek hızlı pulse çıkışı, Max. Frekans: 50kHz; 1 kanal Y terminali açık kollektör çıkışı | |
Röle Çıkışı | 2 kanal programlanabilir röle çıkışı NO RO1A, RO1B NC, RO1C ortak terminal NO RO2A, RO2B NC, RO2C ortak terminal Kontaktör yeteneği: 3A / AC250V, 1A / DC30V | |
Diğerleri | Monte Yöntemi | Duvar, flanş ve monte kat |
Çalışan çevre sıcaklığı | -10 ~ 50 ° C, ° C above40 derate | |
Koruyucu | IP20 | |
Soğutma | Hava soğutma | |
Fren ünitesi | Dahili frenleme (30G / 37p dahil) 30G / 37p, diğerleri için harici frenleme ünitesi için aşağıda | |
Fren direnci | Isteğe bağlı | |
EMC filtresi | C3 filtresi Dahili: IEC61800-3 C3 derecesi ihtiyacını karşılamak Dış filtre: IEC61800-3 C2 derecesi ihtiyacını karşılamak |
Özellikler
1 Ürün perçinleme yapı tasarımı kullanır. Dahili C3 filtresi (standart). EMC performansı daha üstün, elektromanyetik ortam uyum ihtiyacını karşılamak için güvenilirliğini artırır.
2 Ürün daha hassas motor autoturning ulaşmak ve mükemmel motor tahrik performansı sağlayabilir.
3 Ürünün tasarımı kesinlikle IEC ulusal standartları takip ve uluslararası otorite TÜV SÜD CE sertifikasyon testini geçti.
4,1.5 - 30KW invertör dahili fren ünitesine. Tüm dizi standart tuş takımı parametreleri işlevini kopya destekler.
Plugable terminal kartı kullanıcıları için değiştirme ve bakım için uygun hale getirir.
5 bağımsız hava kanalı tasarımı ile Kitap yapısı. Zemin müşteriye daha güvenilir ve ekonomik kurulum sağlayan, montaj, duvara montaj, flanş montaj destekler.
6 Ürün ortak DC bara destekler ve DC giriş güç kaynağını destekler. DC frenleme, dinamik frenleme ve akı frenleme yöntemlerini verebilir. Ve böyle bir basit su ve anlık elektrik kesintisi olmayan durağı gibi birçok fonksiyonları içerir.
Uygulamalar
