Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Current adjustment range: | HLG-80H/100H: 60%~100% ; HLG-120H: 50%~100% | DC adjustment range: | ±10% rated output voltag e (A-Type only) |
|---|---|---|---|
| Size(LxWxH) (mm): | 220x 68x 38.8 | Over voltage protection: | 110%~140% rated output v oltage |
| WORKING TEMP.: | -40 ~ +70℃(Refer to "Derating Curve") | WORKING HUMIDITY: | 20 ~ 95% RH non-condensing |
| WITHSTAND VOLTAGE: | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC | Over current protection: | 95%~108% constant current lim iting, auto-recovery |
| Vurgulamak: | Yüksek güç led güç kaynağı,LED Işık Güç Kaynağı |
||

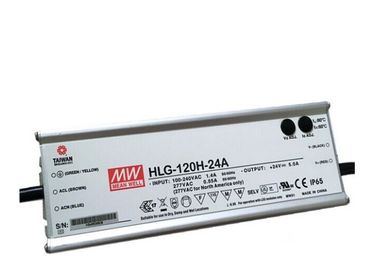

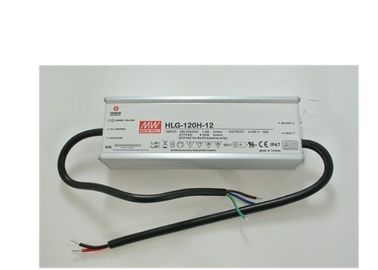

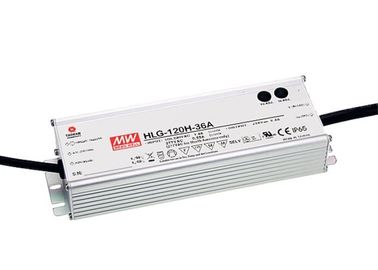

IP67 Yüksek Güç LED Aydınlatma Sürücüleri LED Güç Kaynağı HLG-120H-36A
HLG Serisi (PFC ile 80 ~ 120W Yüksek Verimli) Özellikler:
1. Evrensel AC girişi (305VAC'ye kadar) / Tam aralık
2. Korumalar: Kısa devre / Aşırı akım / Aşırı gerilim / Aşırı sıcaklık
3. Dahili aktif PFC fonksiyonu
4.% 93.5'e kadar yüksek verimlilik
5. İç / dış tesisatlarda IP67 / IP65 tasarımı
6. Çıktı akımı çıkış kablosu veya dahili potansiyometre ile ayarlanabilir
7. Serbest hava konveksiyonuyla soğutma
8. Kuru, nemli ve ıslak yer için uygundur.
9. LED aydınlatma ve sokak aydınlatma uygulamaları için uygundur.
10. 4kV aşırı gerilim bağışıklığı seviyesine (IEC61000-4-5) karşılayın
11. Sınıf 2 güç ünitesi / Geçiş LPS (HLG-120H hariç)
12. Seçim için birden fazla model:
A-Tipi: IP65 derecelendirildi. Çıkış potansiyeli ve sabit akım seviyesi iç potansiyometre ile ayarlanabilir
B-Tipi: IP67 sınıfı ve dahili 3'ü 1 karartma fonksiyonunda (1 ~ 10VDC, PWM sinyali veya direnç)
Boş Tip: IP67 derecelendirilmiştir. G / Ç bağlantısı için kablo
BL-Tipi (isteğe bağlı): Yalnızca HLG-80H B-Tipi için, "UL8750 listelenmiştir" güvenlik ve IP66 onaylıdır, ayrıntılar için MEAN WELL ile iletişime geçin.
D-Tipi (isteğe bağlı): IP67 derecelendirildi. Zamanlayıcı karartma işlevi, ayrıntılar için MEAN WELL ile iletişime geçin (güvenlik beklemede
100W / 120W)
13. İsteğe bağlı CQC modelleri mevcuttur (HLG-80H / 100H / 120H-A / Boş tip)
14. 5 yıl garanti
HLG-120H Serisi Özellikleri:
1. Üniversal AC giriş / Tam aralık (305VAC'ye kadar)
2. Dahili aktif PFC fonksiyonu
3.% 93.5'e kadar yüksek verimlilik
4. Korumalar: Kısa devre / Aşırı akım / Aşırı gerilim / Aşırı sıcaklık
5. Serbest hava konveksiyonuyla soğutma
6. Çıkış kablosu veya dahili potansiyometre ile ayarlanabilen OCP noktası
7. İç mekan veya dış mekan tesisatları için IP67 / IP65 tasarımı
8. Üçlü bir karartma fonksiyonunda (1 ~ 10Vdc veya PWM sinyali veya direnci)
9. LED aydınlatma ve hareketli tabela uygulamaları için uygundur.
10. Aydınlatma için dünya çapındaki güvenlik yönetmeliklerine uyulması
11. Kuru / nemli / ıslak yerler için uygundur.
12. 5 yıl garanti
HLG Serisi Güç Kaynakları:
HLG-100H Serisi, HLG-120H Serisi, HLG-150H Serisi, HLG-185H Serisi, HLG-240H Serisi, HLG-320H Serisi, HLG-600H Serisi, HLG-40H Serisi, HLG-80H Serisi, HLG-
HLG-120H LED Güç Kaynağının Hızlı Ayrıntıları:
| HLG-120H Serisi | ||||
| Model numarası. | Çıktı | Bana. | AR & GE | Effi. |
| HLG-120H-12 (A) | 12V, 0 ~ 10A | ±% 2.5 | 150mV | % 92.0 |
| HLG-120H-15 (A) | 15V, 0 ~ 8.0A | ±% 2.0 | 150mV | % 92.0 |
| HLG-120H-20 (A) | 20V, 0 ~ 6.0A | ±% 1.0 | 150mV | % 93.0 |
| HLG-120H-24 (A) | 24V, 0 ~ 5.0A | ±% 1.0 | 150mV | % 93.0 |
| HLG-120H-30 (A) | 30V, 0 ~ 4.0A | ±% 1.0 | 200mV | % 93.0 |
| HLG-120H-36 (A) | 36V, 0 ~ 3.4A | ±% 1.0 | 200mV | % 93.0 |
| HLG-120H-42 (A) | 42V, 0 ~ 2.9A | ±% 1.0 | 200mV | % 93.0 |
| HLG-120H-48 (A) | 48V, 0 ~ 2.5A | ±% 1.0 | 200mV | % 93.5 |
| HLG-120H-54 (A) | 54V, 0 ~ 2.3A | ±% 1.0 | 200mV | % 93.5 |
() = A, B, BL, D veya Boş
HLG-120H'nin özellikleri:
| Model numarası. | HLG-120H | |
| AC giriş voltaj aralığı | 90 ~ 305VAC; 127 ~ 431VDC | |
| AC ani akım (maks.) | Soğuk başlatma, 230VAC'de 60A | |
| DC ayar aralığı | ±% 10 nominal çıkış voltajı (sadece A-Tipi) | |
| Geçerli ayar aralığı | HLG-80H / 100H:% 60 -% 100; HLG-120H:% 50 -% 100 | |
| Aşırı akım koruması | % 95 ~% 108 sabit akım sınırlama, otomatik kurtarma | |
| Aşırı gerilim koruması | % 110 ~% 140 nominal çıkış voltajı | |
| Aşırı sıcaklık. koruma | O / p voltajını kapatın, kurtarmak için yeniden açın | |
| Kurulum, yükselme, bekletme süresi | 500 ms, 50 ms, tam yükte 16 ms ve 230 VAC | |
| Direnç gerilimi | I / PO / P: 3.75kVAC, I / P-FG: 2kVAC, O / P-FG: 1.5kVAC | |
| Çalışma sıcaklığı | -40 ~ +70Celsius (çıkış eğrisi eğrisine bakın) | |
| Güvenlik standartları | UL8750, TÜV EN61347-1, EN61347-2-13, PSE J61347-1, J61347-2-13 onaylandı; UL8750 sadece HLG-80H- □ BL için listelenmiştir; ENEC EN61347-1, EN61347-2-13 yalnızca HLG-120H için | |
| EMC standartları | EN55015, EN55022 sınıf B (HLG-80H hariç), EN61000-3-2 sınıf C, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547 | |
| Bağ | Giriş | UL dereceli, SJTW 18AWGx3C (30cm) |
| Çıktı | A / D / Boş Tip: SJTW 14AWGx2C (30cm); B-Tipi: SJTW 14AWGx2C (30cm) + SJTW 18AWGx2C (30cm) | |
| Boyut (GxYy x Y) (mm) | 220x 68x 38.8 | |
NOTLAR:
1. Belirtilmeyen tüm parametreler 230VAC giriş, nominal yük ve ortam sıcaklığının 25 ° C'de ölçülür.
2. Dalgalanma ve parazit, bant genişliği 20MHz'de, 0.1uf ve 47uf paralel kondansatör ile sonlandırılmış 12 "bükümlü çift tel kullanılarak ölçülür.
3. Tolerans: kurulum toleransını, hat düzenlemesini ve yük regülasyonunu içerir.
4. Lütfen "LED MODÜLÜNÜN SÜRÜŞ YÖNTEMLERİ" ne bakın.
5. Düşük giriş voltajı altında derating gerekebilir. Daha fazla bilgi için lütfen statik özelliklerini kontrol edin.
6. Sadece bir tür.
7. Güvenlik ve EMC tasarımı, EN60598-1, CNS15233, GB7000.1, FCC part18'leri kapsar.
8. Kurulum süresi, soğuk ilk çalıştırmada ölçülür. Güç kaynağını AÇMAK / KAPAMA, kurulum süresini uzatabilir.
9. Güç kaynağı, nihai ekipmanla birlikte çalıştırılacak bir bileşen olarak düşünülür. EMC performansı, kurulumun tamamından etkilenebileceğinden, son ekipman üreticileri, tekrar kurulum için EMC Yönergesi'ni yeniden niteliklendirmelidir.
10. Garanti belgesine bakın.
11. Aydınlatma armatürleri için en yeni ErP düzenlemesinin gerekliliklerini yerine getirmek için, bu LED güç kaynağı yalnızca şebekeye kalıcı olarak bağlı olmadan bir anahtarın arkasında kullanılabilir.
HLG-120H Series Veri Sayfası:
