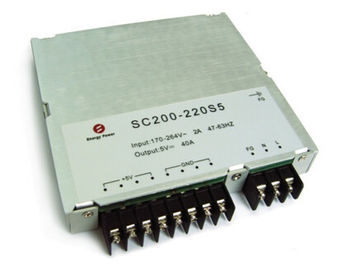

AC-DC Güç Kaynakları 200W Çıkış 5V SC200-220S5
Temel Özellikler
AC giriş aralığı: 170 ~ 264Vac
Tek çıkışlar: 5V / 40A
Yüksek verimlilik:% 89
Hat düzenlemesi: ≤ ±% 1
Yük regülasyonu: ≤ ±% 1
Düşük dalgalanma ve gürültü: ≤200mV
Kısa devre koruması
Çıkış aşırı akım koruması
Çıkış kısa koruma
Aşırı sıcaklık koruması
Doğal soğutma
RoHS uyumlu
UL94V-0 alev gecikmeli derecelendirme
Ürüne Genel Bakış
Bu AC-DC dönüştürücü, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.
Giriş Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |
Nominal giriş voltajı | 220 | Vac | ||||
AC giriş voltaj aralığı | 170 | 264 | Vac | |||
Nominal AC giriş frekansı | 50/60 | Hz | ||||
AC giriş frekans aralığı | 47 | 63 | Hz | |||
Max. giren akım | 2 | A | Min. Giriş voltajı, tam yük | |||
Verimlilik | AC girişi | 86 | 89 | % | Nominal giriş voltajı, nominal yük Şekil 1 | |
Çıkış Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | ||
Çıkış gerilimi aralığı | 5V | 4,95 | 5 | 5.05 | Vdc | ||
Çıkış akım aralığı | 5V | 0 | 40 | A | |||
Hat Yönetmeliği | ± 1 | % | |||||
Yük Tertibatı | ± 1 | % | |||||
Sıcaklık Düzenlemesi | ± 0.03 | Yüzde / ° C | Aşırı çalışma sıcaklığı aralığı | ||||
Bekletme özelliğini kapat | 10 | bayan | 220Vac, tam yük, Vin'den% 90'a düşen Vout'a düşüyoruz, Şekil 4 | ||||
Dalgalanma ve gürültü | 5V | 200 | MV | Nominal girdi, tam yük, 20 MHz bant genişliği Şekil 5 | |||
Dinamik yanıt | Sapma | 200 | MV | % 50 ila% 75 ila% 50 Iout max, 0.1A / u | |||
200 | MV | % 50 -% 75 -% 50 Iout max, 2.5A / us | |||||
Çıkış voltajı aşımı | ± 5 | % | |||||
Çıkış Kapasitesi | 20000 | ΜF | |||||
Koruma Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |
Yük koruma üstünden çıktı | 48 | 50 | A | Hıçkırık | ||
Kısa Devre Koruması | 10 | MΩ | Hıçkırık | |||
Aşırı sıcaklık koruması | Kapat | 105 | ℃ | Otomatik kurtarma | ||
Notlar:
1. + 5V hıçkırık otomatik kurtarma moduna geçecek
Genel özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
MTBF | 100 | Bayanlar | TR-NWT-000332,80% yük, 300LFM, 25 ℃ | ||
Ağırlık | 500 | G |
Çevresel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Çalışma sıcaklığı | -20 | +55 | ℃ | ||
Depolama sıcaklığı | -40 | +85 | ℃ | ||
Depolama nemi | 10 | 90 | % |
Emniyet Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |
Izolasyon gerilimi | Çıktı girişi | 1500 | Vdc | 5mA / 1dak, Ark ve arıza yok | ||
Zemine giriş | 1000 | Vac | ||||
Toprağa çıkış | 500 | Vdc | 5mA / 1dak, Ark ve arıza yok | |||
İzolasyon direnci | Çıktı girişi | 10 | MΩ | 500Vdc / 1dak, normal atmosferik basınç,% 90 nem | ||
Özellikleri
Öğe | Standartlar | Koşullar | Notlar |
Harmonik | EN61000-3-2 | C tipi lamba gereksinimleri | Kriter B |
Gerilim dalgalanmaları ve titreşim | EN61000-3-3 | A sınıfı ekipman gereksinimleri | Kriter B |
Dalgalanma | EN61000-4-5 | Diferansiyel modu ± 2KV, ortak mod ± 4KV | Kriter B |
DIP | EN61000-4-11 EN55024 | Voltaj dalışı% 0'a düşürüldü, 10ms | Ölçüt B, faz 0, 90, 180 ve 270'de test |
Gerilim düşüşü% 40 Ut, 20ms | |||
Gerilim düşüşü% 70 Ut, 50ms |
Notlar:
Kriter A: Test sırasında ve sonrasında normal performans.
Ölçüt B: Düşük voltaj koruması veya sıfırlamaya izin verilmiyor. Geçici çıkış voltaj dalgalanmaları, bozulmalar sona erdikten sonra kesilir ve EUT otomatik olarak normal performansını düzeltir. Sistem testi sırasında çıkış voltaj dalgalanması veya sıfırlamaya da izin verilmez.
Ölçüt C: Geçici çıktı kaybına izin verilir, ancak donanım zarar görmez. EUT, normal performansını otomatik olarak veya operatörün müdahalesi ile kurtarır.
Kriter R: Geri kazanılabilir olmayan çıktı kaybına izin verilir. Birincil koruyucu bileşen (sigorta) zarar görebilir. EUT, hasar gören bileşeni değiştirdikten sonra normal performansını geri kazanır.
Çevre Yeterliliği
Parametre | Notlar |
Titreşim | Frekans aralığı: 5-20Hz, + 3dB / otc; 20-80 Hz, 0.04 g2 / Hz; 80-500Hz, -3dB / ot c; XYZ ekseni, 30 dak / eksen |
Mekanik Şok | Yarım sinüs dalgası, 300m / s2, 11ms, ± X, ± Y, ± Z, 6m1 / yön |
Soğuk (çalışıyorken) | IEC60068-2-1 Reklam |
Nemli ısı | IEC60068-2-67 Cy |
Sıcaklık Döngüsü | -20 ° C ila 85 ° C, rampa 15 ° C / dak., 500 çevrim |
Güç / Termal Bisiklet | Vin = 170Vac min - 240Vac maks, tam yük, 100 devir |
Tasarım Marjinalliği | Tmin-10 ° C ila Tmax + 10 ° C, 5 ° C kademeler, Vin = min - maks,% 0-105 yük |
Yaşam Testi | Vin ve yükün% 95'i, değer düşüklüğü olan birimler, 50000 saat |
Lehim kabiliyeti | IEC60068-2-20 |
Standartlara uyumluluk
Standartlar | Notlar |
UL60950-1 | |
EN60950-1 | |
En60601-1 | |
SCA 22.2NO.601.1 | |
UL2601 | |
CSA22.2NO.60950-1 |
Fiziksel Bilgi
Mekanik Anahat
Uzunluk × genişlik × yükseklik135 × 125 × 21 (mm), 5.315 × 4.921 × 0.826 (inç),
Konnektör tanımları
Toplu iğne# | İsim | Notlar |
1 | N | AC girişi |
2 | L | AC girişi |
3 | FG | AC giriş zemini |
4 | GND | Çıkış zemini |
5 | GND | |
6 | GND | |
7 | GND | |
8 | + 5V | |
9 | + 5V | |
10 | + 5V | |
11 | + 5V |
Tipik Dalga ve Eğriler
Şekil 1 Verim VS çıkış akımı. 400LFM, 25 ° C
Şekil 2: Nominal giriş voltajında ve nominal yük akımında (20 mV / div) çıkış gerilimi ripple. Yük kapasitesi: 1μF seramik kapasitör ve 10μF tantal kapasitör. Bant genişliği: 20 MHz.
Şekil 3: Yük akımındaki kademe değişimine (Çıkış akımının (max)% 50 -% 75 -% 50 arası çıkış gerilimi tepkisi; dI / dt = 0.1A / μs). Yük kapağı: 10μF, 100 mW ESR tantal kapasitör ve 1μF seramik kapasitör. Bölüm 1: Vout (200mV / div)
Şekil 4: Bekletme zamanını kapatma
