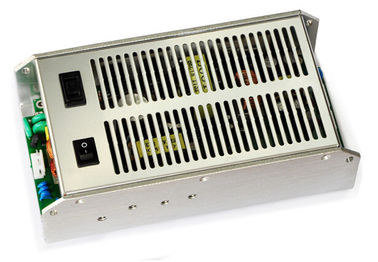

AC-DC Güç Kaynakları 330W Çıkış 27V / 10A, 9V / 6A SC330-270D279
Temel Özellikler
Giriş aralığı: 165 ~ 280Vac
Çift çıkışlar: 27V / 10A, 9V / 6A
Yüksek verimlilik:% 83
Hat düzenlemesi: ≤ ±% 1
Yük regülasyonu: ≤ ±% 3
Düşük dalgalanma ve gürültü: ≤80mV
İzolasyon gerilimi: 3000Vac
Yok min. Yük gereksinimi
Kısa devre koruması
Çıkış aşırı akım koruması
Çıkış aşırı gerilim koruması
Aşırı gerilim koruması girişi
Voltaj kilitleme altındaki giriş
Aşırı sıcaklık koruması
Doğal soğutma
RoHS uyumlu
Ürüne Genel Bakış
Bu AC-DC dönüştürücü, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.
Elektriksel Özellikler
Giriş Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Nominal giriş voltajı | 220 | Vac | |||
AC giriş voltaj aralığı | 165 | 280 | Vac | ||
AC giriş frekans aralığı | 45 | 55 | Hz | ||
Verimlilik | 83 | % | Nominal giriş voltajı, nominal yük |
çıkış Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |
Çıkış gerilimi aralığı | 27V | 27.2 | 27.9 | Vdc | ||
9V | 9 | 9.5 | Vdc | |||
Çıkış akım aralığı | 27V | 0 | 10 | A | ||
9V | 0 | 6 | A | |||
Dalgalanma ve gürültü | 27V | 80 | MV | Nominal girdi, tam yük, 20 MHz bant genişliği | ||
9V | 80 | MV | Nominal girdi, tam yük, 20 MHz bant genişliği | |||
Koruma Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |||
Voltaj kilidi altındaki giriş | Açma gerilimi eşiği | 155 | 170 | Vac | ||||
Kapatma voltaj eşiği | 135 | 150 | Vac | |||||
Aşırı gerilim koruması girişi | Voltajı koruyun | 285 | 310 | Vac | ||||
Kurtarma gerilimi | 270 | 280 | Vac | |||||
Çıkış aşırı gerilim koruması | 27V | 30 | 32 | Vdc | Hıçkırık | |||
9V | 11 | 12 | Vdc | Hıçkırık | ||||
Yük koruma üstünden çıktı | 27V | 12 | 14 | A | Hıçkırık | |||
9V | 7 | 8 | A | Hıçkırık | ||||
Kısa Devre Koruması | 10 | MΩ | Hıçkırık | |||||
Genel özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
MTBF | 100 | Bayanlar | Nominal girdi, tam yük, 25 ℃ | ||
Ağırlık | 1250 | G |
Çevresel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Çalışma sıcaklığı | - 40 | +55 | ℃ | ||
Depolama sıcaklığı | -40 | +85 | ℃ | ||
Bağıl nem | 10 | 90 | % | ||
Rakım | 3000 | M | |||
Atmosferik basınç | 70 | 106 | Pa |
Emniyet Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |
Izolasyon gerilimi | Çıktı girişi | 3000 | Vac | 5mA / 1dak, Ark ve arıza yok | ||
Zemine giriş | 2060 | Vac | ||||
Toprağa çıkış | 500 | Vac | 5mA / 1dak, Ark ve arıza yok | |||
İzolasyon direnci | Çıktı girişi | 2 | MΩ | 500Vdc / 1dak, normal atmosferik basınç,% 90 nem | ||
EMC Karakteristikleri
Öğe | Standartlar | Koşullar | Notlar | |
CE | EN55022 | A sınıfı | Geçiş sistemi testi | |
YENİDEN | EN55022 | A sınıfı | Geçiş sistemi testi | |
Dalgalanma | EN61000-4-2 | Diferansiyel modu ± 2KV, ortak mod ± 4KV | Kriter B | |
ESD | Hava deşarjı | EN61000-4-2 | ± 15KV | Kriter B |
Temas deşarjı | EN61000-4-2 | ± 8KV | Kriter B | |
Notlar:
Kriter A: Test sırasında ve sonrasında normal performans.
Ölçüt B: Düşük voltaj koruması veya sıfırlamaya izin verilmiyor. Geçici çıkış voltaj dalgalanmaları, bozulmalar sona erdikten sonra kesilir ve EUT otomatik olarak normal performansını düzeltir. Sistem testi sırasında çıkış voltaj dalgalanması veya sıfırlamaya da izin verilmez.
Ölçüt C: Geçici çıktı kaybına izin verilir, ancak donanım zarar görmez. EUT, normal performansını otomatik olarak veya operatörün müdahalesi ile kurtarır.
Kriter R: Geri kazanılabilir olmayan çıktı kaybına izin verilir. Birincil koruyucu bileşen (sigorta) zarar görebilir. EUT, hasar gören bileşeni değiştirdikten sonra normal performansını geri kazanır.
Standartlara uyumluluk
Standartlar | Notlar |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 695-2-2 | Iğne alev testi, tüm montaj, tahta ve plastik bileşenler üzerinde test UL94V-0 uyumlu |
IEC 61000-4-2 |
Mekanik Anahat
Uzunluk x genişlik x Yüksekliği: 222 × 120 × 68 (mm), 8.74 × 4.72 × 2.68 (in),
Konnektör tanımları
CON1
Pim No. | İsim | İşlev |
1 | N | Nötr çizgi |
2 | NC | BOŞ |
3 | L | Canlı çizgi |
4 | NC | BOŞ |
5 | G | Toprak |
CON2
Pin No. | İsim | İşlev |
1 | + 27V | + 27V Pozitif çıkış voltajı |
2 | GND | Negatif çıkış voltajı |
3 | GND | Negatif çıkış voltajı |
4 | GND | Negatif çıkış voltajı |
5 | + 27V | + 27V Pozitif çıkış voltajı |
CON3
Pin No. | İsim | İşlev |
1 | + 9V | + 9V Pozitif çıkış voltajı |
2 | + 9V | + 9V Pozitif çıkış voltajı |
3 | GND | Negatif çıkış voltajı |
4 | GND | Negatif çıkış voltajı |
