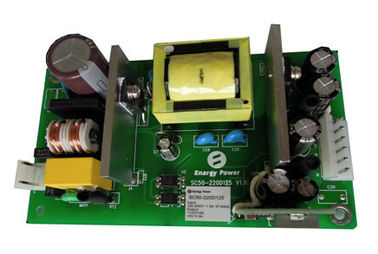

AC-DC Güç Kaynakları 50W Çıkışı 12V5V SC50-220D125
Temel Özellikler
AC giriş aralığı: 90 ~ 264Vac
Çift çıkışlar: 12V / 3.0A, 5V / 3.0A
Yüksek verimlilik:% 85
Hat düzenlemesi: ≤ ±% 2
Yük regülasyonu: ≤ ±% 2
Kısa devre koruması
Çıkış aşırı akım koruması
Çıkış aşırı gerilim koruması
Doğal soğutma
RoHS uyumlu
UL94V-0 alev gecikmeli derece
Ürüne Genel Bakış
Bu AC-DC dönüştürücü, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.
Elektriksel Özellikler
Giriş Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Nominal giriş voltajı | 100 | 220 | 240 | Vac | |
AC giriş voltaj aralığı | 90 | 264 | Vac | ||
Nominal AC giriş frekansı | 50/60 | Hz | |||
AC giriş frekans aralığı | 47 | 63 | Hz | ||
Max. giren akım | 1.5 | A | Min. Giriş voltajı, tam yük | ||
Giriş girişi akımı | 60 | A | 240Vac, 25 ℃, ilk çalıştırma | ||
Verimlilik | 85 | % | 220Vac, tam yük |
Çıkış Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |
Çıkış gerilimi aralığı | 5V | 4,90 | 5,00 | 5.10 | Vdc | |
12V | 11.76 | 12.00 | 12.24 | Vdc | ||
Çıkış akım aralığı | 5V | 0 | 3.0 | A | ||
12V | 0 | 3.0 | A | |||
Hat Yönetmeliği | ± 2 | % | ||||
Yük Tertibatı | ± 2 | % | ||||
Dalgalanma ve gürültü | 5 V | 100 | MV | Nominal girdi, tam yük, 20 MHz bant genişliği | ||
12V | 150 | MV | Nominal girdi, tam yük, 20 MHz bant genişliği | |||
Dinamik yanıt | Sapma | ± 5 | % | % 25 ila% 50 ila% 25 Iout max,% 50 ila% 75 ila 50 Iout max, 0.1A / us | ||
Yerleşme zamanı | 400 | bize | % 1'in içinde Vout nom. | |||
Açılış yükselme zamanı | 50 | bayan | Tam yük,% 10 ~% 90 Vout | |||
Çıkış gerilimi aşımı | ± 5 | % | ||||
Çıkış Kapasitesi | 2200 | ΜF | ||||
Koruma Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Çıkış aşırı gerilim koruması | 13 | 16 | Vdc | Kapat | |
Yük koruma üstünden çıktı | 5.0 | 7.0 | A | Hıçkırık | |
Kısa Devre Koruması | 10 | MΩ | Hıçkırık |
Genel özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
MTBF | 250 | Bayanlar | Nominal girdi, tam yük, 25 ℃ | ||
Ağırlık | 180 | G |
Çevresel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Çalışma sıcaklığı | 0 | +70 | ℃ | ||
Depolama sıcaklığı | -20 | +85 | ℃ | ||
Bağıl nem | 20 | 90 | % RH | ||
Depolama nemi | 10 | 95 | % RH | ||
Rakım | 3000 | M |
Emniyet Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |
Izolasyon gerilimi | Çıktı girişi | 4000 | Vac | 10mA / 1dak, Ark ve arıza yok | ||
Zemine giriş | 1500 | Vac | ||||
Toprağa çıkış | 500 | Vac | 10mA / 1dak, Ark ve arıza yok | |||
İzolasyon direnci | Çıktı girişi | 10 | MΩ | 500Vdc / 1dak, normal atmosferik basınç,% 90 nem | ||
EMC Karakteristikleri
Öğe | Standartlar | Koşullar | Notlar | |
CE | EN55011 IEC60601-1-2 | Sınıf B | Geçiş sistemi testi | |
YENİDEN | EN55011 IEC60601-1-2 | Sınıf B | Geçiş sistemi testi | |
Harmonik | EN61000-3-2 | A sınıfı ekipman gereksinimleri | Kriter B | |
Gerilim dalgalanmaları ve titreşim | EN61000-3-3 | A sınıfı ekipman gereksinimleri | Kriter B | |
Dalgalanma | EN61000-4-5 | Diferansiyel modu ± 1KV, ortak mod ± 2KV | Kriter B | |
DIP | EN61000-4-11 EN55024 | Voltaj dalışı% 0'a düşürüldü, 10ms | Ölçüt B, faz 0, 90, 180 ve 270'de test | |
Gerilim düşüşü% 40 Ut, 20ms | ||||
Gerilim düşüşü% 70 Ut, 50ms | ||||
ESD | Hava deşarjı | EN61000-4-2 | ± 8KV | Kriter B |
Temas deşarjı | EN61000-4-2 | ± 4KV | Kriter B | |
Notlar:
Kriter A: Test sırasında ve sonrasında normal performans.
Ölçüt B: Düşük voltaj koruması veya sıfırlamaya izin verilmiyor. Geçici çıkış voltaj dalgalanmaları, bozulmalar sona erdikten sonra kesilir ve EUT otomatik olarak normal performansını düzeltir. Sistem testi sırasında çıkış voltaj dalgalanması veya sıfırlamaya da izin verilmez.
Ölçüt C: Geçici çıktı kaybına izin verilir, ancak donanım zarar görmez. EUT, normal performansını otomatik olarak veya operatörün müdahalesi ile kurtarır.
Kriter R: Geri kazanılabilir olmayan çıktı kaybına izin verilir. Birincil koruyucu bileşen (sigorta) zarar görebilir. EUT, hasar gören bileşeni değiştirdikten sonra normal performansını geri kazanır.
Fiziksel Bilgi
Mekanik Anahat
Uzunluk × genişlik × yükseklik: 127.0 × 76.0 × 37.0 (mm), 5 × 2.99 × 1.46 (inç),
Konnektör tanımları
Öğe | Yok hayır. | İşlev |
J1 | 1 | L girişi |
2 | NC | |
3 | N girişi | |
J3 | 1 | 12V vout + |
2 | 5V vout + | |
3 | 5V vout + | |
4 | Vout- | |
5 | Vout- | |
6 | NC |
Notlar:
Ortam sıcaklığı 50 ° C'nin üzerinde olduğunda modül eğrisinin azaltılması
