500W AC-DC Güç Kaynağı Çıkışı 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30

500W AC-DC Güç Kaynağı Çıkışı 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30
500W AC-DC Güç Kaynağı Çıkışı 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30

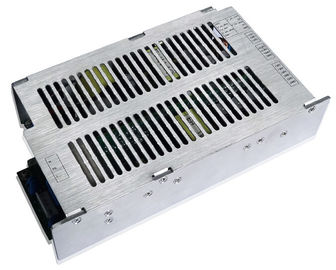

Büyük resim :  500W AC-DC Güç Kaynağı Çıkışı 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30

Ürün ayrıntıları:
Place of Origin: China
Marka adı: Enargy
Model Number: SC500-220Q30
Ödeme & teslimat koşulları:
Minimum Order Quantity: 1pcs
Fiyat: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
Detaylı ürün tanımı
Vurgulamak:

12v ac / dc güç kaynağı

AC-DC Güç Kaynakları 500W Çıkış 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A SC500-220Q30

Temel Özellikler

Giriş aralığı: 165 ~ 270Vac

Dörtlü çıkışlar: 30V / 12A, 5.8V / 9A, 24V / 2.5A, 12V / 2.5A

Yüksek verimlilik:% 87

Hat düzenlemesi: ≤ ±% 2

Yük regülasyonu: ≤ ±% 2

Kısa devre koruması

Çıkış aşırı akım koruması

Çıkış aşırı gerilim koruması

Aşırı gerilim koruması girişi

Voltaj kilitleme altındaki giriş

Aşırı sıcaklık koruması

RoHS uyumlu

Doğal soğutma

Ürüne Genel Bakış

Bu AC-DC dönüştürücü, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.

Elektriksel Özellikler

Giriş Özellikleri

Parametre

Min

Tip

Max

Birimler

Notlar

Nominal giriş voltajı

220

Vac

AC giriş voltaj aralığı

165

270

Vac

AC giriş frekans aralığı

47

63

Hz

Max. giren akım

3.5

A

Min. Giriş voltajı, tam yük

Giriş girişi akımı

40

A

Max. Giriş voltajı, 25 ℃, ilk çalıştırma

Verimlilik

85

87

%

Nominal giriş voltajı, nominal yük

çıkış Özellikleri

Parametre

Min

Tip

Max

Birimler

Notlar

Çıkış gerilimi aralığı

30V

24

30

31

Vdc

5.8V

5,6

5,8

6

Vdc

24V

23

24

25

Vdc

Açma / kapama

12V

11

12

13

Vdc

Açma / kapama

Çıkış akım aralığı

30V

0

9

12

A

5.8V

0

6

9

A

24V

0

2

2.5

A

12V

0

2

2.5

Hat Yönetmeliği

± 2

%

Yük Tertibatı

± 2

%

Sıcaklık Düzenlemesi

± 0.02

% / ° C

Aşırı çalışma sıcaklığı aralığı

Dalgalanma ve gürültü

30V

400

MV

Nominal girdi, tam yük, 20 MHz bant genişliği

5.8V

116

MV

24V

280

MV

12V

240

MV

Açılış yükselme zamanı

500

bayan

Tam yük,% 10 ~% 90 Vout

Açılma gecikme zamanı

4

S

220Vac, Tam yük

Çıkış voltajı aşımı

± 5

%

Koruma Özellikleri

Parametre

Min

Tip

Max

Birimler

Notlar

Voltaj kilidi altındaki giriş

Açma gerilimi eşiği

155

165

Vac

Kapatma voltaj eşiği

135

145

Vac

Aşırı gerilim koruması girişi

Voltajı koruyun

285

305

Vac

Kurtarma voltajı

275

295

Vac

Çıkış aşırı gerilim koruması

30V

32

35

Vdc

Hıçkırık

5.8V

7.5

Vdc

Hıçkırık

Kısa Devre Koruması

10

Hıçkırık

Aşırı sıcaklık koruması

Otomatik kurtarma

Giriş voltajı detektörü

150-290Vac, 0.5-3.1Vdc'ye doğrusal değişime dönüşür

Yük koşulları:

30V / 9.5A, 5.8V / 6A, 12V / 2A, 24V / 2A

Giriş akım dedektörü

0-3A, 0,5-3,1Vdc doğrusal değişime dönüştürür

Genel özellikleri

Parametre

Min

Tip

Max

Birimler

Notlar

MTBF

100

Bayanlar

Nominal girdi, tam yük, 25 ℃

Ağırlık

1500

G

Çevresel Özellikler

Parametre

Min

Tip

Max

Birimler

Notlar

Çalışma sıcaklığı

-40

+75

Depolama sıcaklığı

-40

+85

Bağıl nem

10

90

%

Depolama nemi

10

95

%

Rakım

4000

M

Atmosferik basınç

70

106

KPa

Emniyet Özellikleri

Parametre

Min

Tip

Max

Birimler

Notlar

Izolasyon gerilimi

Çıktı girişi

1500

Vac

5mA / 1dak, Ark ve arıza yok

Zemine giriş

1500

Vac

Toprağa çıkış

500

Vdc

5mA / 1dak, Ark ve arıza yok

İzolasyon direnci

Çıktı girişi

10

500Vdc / 1dak, normal atmosferik basınç,% 90 nem

Kaçak akım

Zemine giriş

3.5

MA

264Vac, normal şartlar

EMC Karakteristikleri

Öğe

Standartlar

Koşullar

Notlar

CE

EN301489-1-8.4

Sınıf B

Geçiş sistemi testi

YENİDEN

EN301489-1-8.4

Sınıf B

Geçiş sistemi testi

Harmonik

EN301489-1-8.5

Gerilim dalgalanmaları ve titreşim

EN301489-1-8.6

Dalgalanma

EN61000-4-5

Diferansiyel modu ± 2KV, ortak mod ± 4KV

Kriter B

DIP

EN61000-4-11

EN55024

Voltaj dalışı% 0'a düşürüldü, 10ms

Ölçüt B, faz 0, 90, 180 ve 270'de test

Gerilim düşüşü% 40 Ut, 20ms

Gerilim düşüşü% 70 Ut, 50ms

Notlar:

Kriter A: Test sırasında ve sonrasında normal performans.

Ölçüt B: Düşük voltaj koruması veya sıfırlamaya izin verilmiyor. Geçici çıkış voltaj dalgalanmaları, bozulmalar sona erdikten sonra kesilir ve EUT otomatik olarak normal performansını düzeltir. Sistem testi sırasında çıkış voltaj dalgalanması veya sıfırlamaya da izin verilmez.

Ölçüt C: Geçici çıktı kaybına izin verilir, ancak donanım zarar görmez. EUT, normal performansını otomatik olarak veya operatörün müdahalesi ile kurtarır.

Kriter R: Geri kazanılabilir olmayan çıktı kaybına izin verilir. Birincil koruyucu bileşen (sigorta) zarar görebilir. EUT, hasar gören bileşeni değiştirdikten sonra normal performansını geri kazanır.

Çevre Yeterliliği

Parametre

Notlar

Titreşim

Frekans aralığı: 5-20Hz, + 3dB / otc; 20-80 Hz, 0.04 g2 / Hz; 80-500Hz, -3dB / ot c; XYZ ekseni, 30 dak / eksen

Mekanik Şok

Yarım sinüs dalgası, 300m / s2, 11ms, ± X, ± Y, ± Z, 6m1 / yön

Sıcaklık Döngüsü

-40 ° C ila 55 ° C, rampa 1 ° C / dak., 6 çevrim

Güç / Termal Bisiklet

Vin = min - max, tam yük, 100 cycle

Mekanik Anahat

Uzunluk × genişlik × yükseklik: 210 × 115.5 × 52 (mm), 8.27 × 4.55 × 2.05 (inç),

Konnektör tasarımıAksesuarlar

CN9 Modeli: H101-5 / 3.96

Toplu iğne#

İsim

1

L

2

NC

3

PE

4

NC

5

N


J2 Model: H101-5 / 3.96

Toplu iğne#

İsim

1

+ 30V

2

+ 30V

3

+ 30V

4

GND

5

GND

6

GND

CON1 Model: H101-4 / 3.96

Toplu iğne#

İsim

1

+ 5,8V

2

+ 5,8V

3

GND

4

GND

J3 Model: H101-3 / 3.96

Toplu iğne#

İsim

1

+ 12V

2

GND

3

+ 24V

J1

Toplu iğne#

İsim

Notlar

1

GND

GND

2

P_30V_CON

30V trim

3

P_AC_CON

Giriş voltajı algılama

4

ID0

GND'ye bağlan

5

Cur_Mon

Giriş akımı algılama

6

P_12V_CON

12V Etkinleştir

7

P_24V_CON

24V Etkinleştir

8

ID1

GND'ye bağlan

9

GND

GND

10

GND

GND
