Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Rated Voltage: | 24V | Maximum Current: | 20A |
---|---|---|---|
rated working voltage: | 24V | Charging Mode: | PWM mode |
Operating Temperature: | -10~60 degree | ||
Vurgulamak: | Güneş paneli regülatörü şarj kontrolörü,maksimum güç noktası izleme şarj kontrolörü |

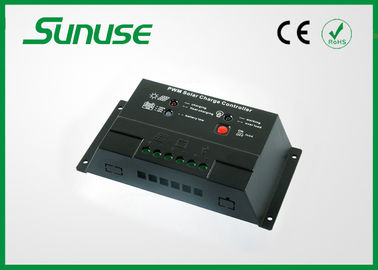

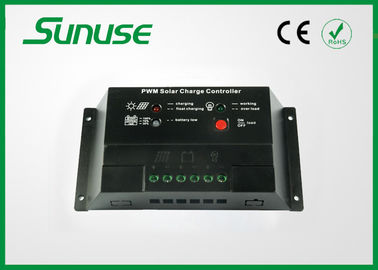

20a 12V 24V Otomatik Tanımlama LED'li PWM Güneş Pil Şarj Kontrol Cihazı Devresi
Hızlı Detay:
20A PWM güneş paneli şarj kontrol cihazı
1. LED ekran
2. PWM batarya şarjı
3. Gerekli tüm koruma donanımları
4. Yükün çalışma modu ayarlanabilir
Özellikler:
MODEL | PWM2024Z | MODEL | PWM2024Z |
Sistem voltajı | 12V / 24V | Yük kaybı | <13mA |
Açık devre voltajı | <50V | Şarj devresinin voltaj düşüşü | <0,2V |
Nominal şarj ve deşarj akımı hayır | 20A | Boşaltma devresinde voltaj düşüşü | <0,1V |
Yüksek gerilim | 14.4V / 28.8V | Nem gereksinimi | ≤% 90 |
Şamandıra şarj voltajı | 13.8V / 27.6V | Kablo çapı | <6mm 2 |
Düşük voltaj kesilmesi | 11.2V / 22.4V | Yükleme boyutu | Φ4mm-159mm * 68mm |
Düşük voltajlı kurtarma | 12.6V / 25.2V | Boyut | 168mm * 88mm * 34mm |
Şarj modu | PWM | Depolama sıcaklığı | -35 ° C - 70 ° C |
Çıkış aşırı yük ve kısa devre koruması | Çıkış> 23A ve 60'lar veya | Çalışma sıcaklığı | -25 ° C - 60 ° C |
> 29A ve 15s aşırı yük koruması veya | |||
> 40A kısa devre | |||
1. Yük LED göstergesi titreyen: kontrolörün çıkış aşırı ya da kısa devre olduğunu. Yedek yük kaldırıldıktan sonra, kontrol cihazı iki dakika içinde aşırı yük korumasını ortadan kaldıracaktır.
2. LED kapalı Şarj göstergesi: Hayır güneş panelleri bağlar. Lütfen bağlantının doğru ve sağlam olup olmadığını kontrol edin.
Güneş panelleri, batarya ve yükün bağlantısı doğru olup olmadığını kontrol edin: kapalı 3. Pil kapasitesi LED göstergesi.
LED Gösterge Talimatı:
Simge | Gösterge | Belirtmek, bildirmek | Talimat |
| Şarj LED | Kapalı | Şarj olmuyorsa, güneş panelleri veya zayıf güneş ışığının bağlantısı yoksa |
Üzerinde | Şarj veya yükseltilmiş şarj etme | ||
Titrek | Şamandıra şarjı, batarya dolu | ||
| Akü kapasitesi LED | Yeşil ledli | Pil kapasitesi tam |
Sarı led | Normal pil kapasitesi | ||
Kırmızı ledli | Pil kapasitesi düşük | ||
Kırmızı titrek led | Akü için düşük voltaj koruması | ||
| Yük LED | Üzerinde | Yüklemek |
Kapalı | Yük kapat | ||
Titrek | Yük kapalı, çıkış aşırı yük veya kısa devre. |
Yükleme Çalışma Modu Talimat ve Ayar:
1. Normal mod: kontrolör PWM aydınlatma ve zamanlayıcı fonksiyonu olmadan kontrolörü şarj olarak kullanılır. Kontrolör, özel istek olmaksızın bu modda.
2. Aydınlatma ve zamanlayıcı kontrol modu: Bu modda, kontrolör karanlığa sonra yük başlayacak ve saat ayarı (veya gündoğumu) sonra yük kapanacak.
3. Aydınlatma kontrolü modu: güneş panelleri gerilim 2.5V daha düşük olduğu zaman bu modda, (. 24V sistem için 5V 48V sistemi, 10V için), kontrolör 10 saniye sonra yükü başlayacaktır. Güneş panelleri voltajı 3.5V'dan yüksek olduğunda (24V sistem için, 48V sistem için 7V, 14V), kontrolör yükü 10 saniye sonra kapatacaktır.
Özellikler:
1. Sezgisel LED göstergeleri şarj ve pil durumunu boşaltma, mevcut sistem akü kapasitesini gösterir.
2. boşaltma, aşırı yük, kısa devre üzerinde, aşırı şarja olarak koruma fonksiyonları olması ve bağlantı ters.
3. Tandem tip PWM şarj olmayan PWM şarj ile karşılaştırıldığında,% 6% 3 şarj verimlilik artışı yapar.
4. Şarj ve deşarj parametreleri üretimi sırasında ayarlanmış olan (özel parametreler önceden söylenmesi gerekir), bu yüzden parametreleri ayarlamak gerek yok.
5. yükün çalışma modunu ayarlayabilirsiniz.
6. USB şarj fonksiyonu (opsiyonel).
7. Izgara tamamlayıcı (opsiyonel fonksiyon).
8. Uzaktan telekomünikasyon işlevi donanımlı (opsiyonel fonksiyon).
Geceleri pil deşarj 9. önleyin pil.
SSS:
1. S: Kendi fabrikanız var mı?
C: Evet, var. Fabrikamızda Wenzhou şehir, Zhejiang eyaleti, Çin bulunmaktadır.
2. S: Fabrikanızı nasıl ziyaret edebilirim?
C: Ülkenizden çıkmadan önce lütfen bize bildirin. Sizi almak için zaman ayarlayacağız.
3. S: Firmamıza LOGO'yu plaka ve ambalaj üzerine basabilir miyiz?
C: Evet, OEM siparişlerini kabul ediyoruz.
4. S: Sisteminizi kurmak için bana rehberlik edebilecek güneş proje mühendisi var mı?
C: Evet, profesyonel mühendis ekibimiz var. Size bir güneş sistemi kurmayı öğretebilirler.
Uygulamalar:
